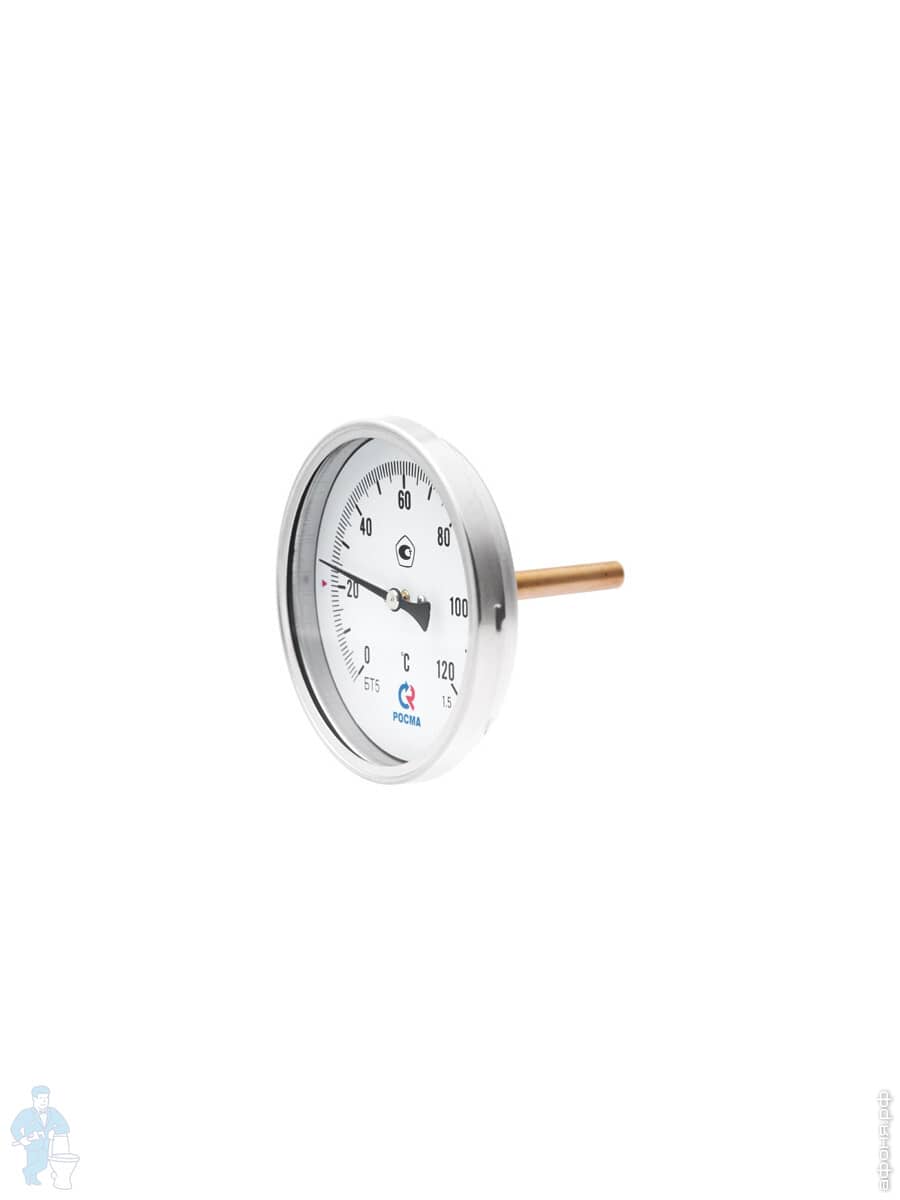

Термометр Росма БТ-31, 0-120°, 1/2", D63, гильза 46мм, заднее подключение (аксиальное) 00000002409

Термометры показывающие биметаллические БТ-31.111 предназначены для измерения температуры в диапазоне от -40 до +450 °С в системах отопления, водоснабжения, промышленном производстве, в бойлерных,котельных, на теплоэнергетических станциях и т.п. Тип подсоединения к процессу - осевой.

Принцип работы биметаллического показывающего термометра БТ-31-111 основан на свойстве  упругой деформации , возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения.

При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения. Изгиб пластины с помощью кинематического узла проебразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометров ТБ.

Термометры биметаллические показывающие БТ31.111 состоят из круглого корпуса, в котором размещены циферблат, кинематический механизм со стрелкой, биметаллического термочувствительного элемента в защитной трубке (термобаллон).

Основные технические характеристики биметаллических показывающих термометров БТ 31.111 :

• диапазоны измеряемых температур,  С° : -40..+60, 0..+60, 0..+100, 0..+120, 0..+160, 0..+200, 0..+250, 0..+350, 0..+450;
• класс точности, % : 2,5;
• диаметр циферблата, мм : 63;
• глубина погружения термобаллона, мм : 46, 64, 100;
• степень защиты - ІР 43; (стандартное исполнение);
• варианты исполнения: осевое расположение термобаллона.
• максимально допустимое рабочее давление на гильзе: 2,5 МПа (25,0 кг/см2)

• масса, кг : 0,13;
• средний срок эксплуатации, лет : 10 лет


Конструктивное исполнение биметаллических термометров БТ-31.111 :

• корпус: хромированная сталь
• кольцо: байонетное, хромированная сталь, завальцованное
• шток (термобаллон): медный сплав, с возможностью корректировки "0"

• стекло: инструментальное стекло
• чувствительный элемент: биметаллическая спираль
• циферблат: алюминий белый, шкала черного цвета
• стрелка: алюминий черного цвета
• штуцер: латунь

Области применения термометров БТ-31.111 :

• системы кондиционирования
• теплоснабжение
• водоснабжение

Рабочие диапазоны :

Постоянная (рабочая) нагрузка: 3/4 шкалы;

Переменная (периодическая) нагрузка: 2/3 шкалы;

Кратковременная (критическая) нагрузка: 110% шкалы.

Рабочая температура

Окружающая среда:
?10…+60 ⁰C

Измеряемая среда:
до +450 ⁰C

примечание : при измерении температуры агрессивных сред, возможна комплектация термометра гильзой из нержавеющей стали.

Термометры биметаллические показывающие серии БТ-31-111 устойчивы к воздействию :

• температуры окружающего воздуха от -10 до +60С с относительной  влажностью воздуха до 95% при температуре +35С и более низких значениях температуры без конденсации влаги.
• синусоидальных вибраций частотой от 5 до 25 Гц с амплитудой смещения до 0,1 мм.

Установка показывающего биметаллического термометра БТ-31.111 к месту измерения температуры осуществляется с помощью штуцера с резьбовым соединением G 1/2 или М20*1,5
Не допускается использование биметаллических термометров БТ-31.111 для измерения температуры, значение которой превышает верхний предел диапазона измерений.
