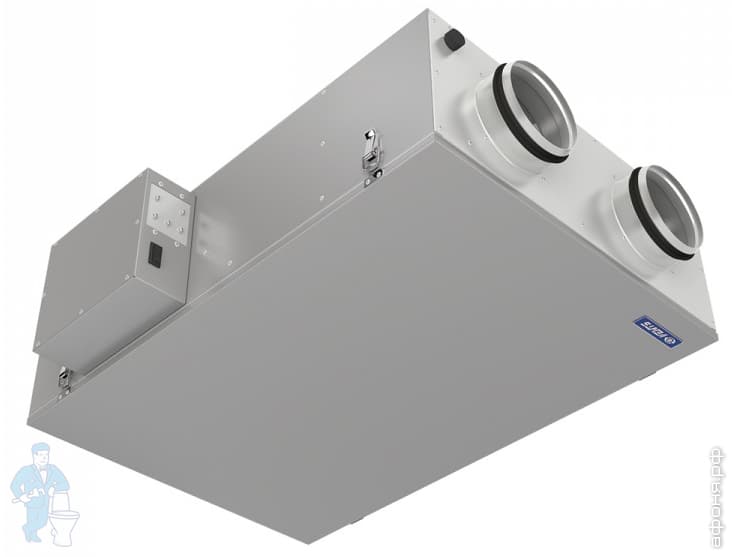

Приточно-вытяжная установка Vents ВУТЭ2 200 П с рекуперацией тепла, 220 м3/ч

Подвесная приточно-вытяжная установка в тепло- и звукоизолированном корпусе с
горизонтальным направлением патрубков. Производительность до 220 м3/ч, эффективность рекуперации до 89%. Модификация ВЕНТС ВУТЭ2 200 П - установка с двумя рекуператорами перекрестного тока (один из полимеризированной целлюлозы и один алюминиевый).
Подвесная приточно-вытяжная установка ВУТЭ2 200 П представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом модель ВУТЭ2 обеспечивает также передачу тепла и влаги вытяжного воздуха приточному воздуху в двух пластинчатых рекуператорах. Установка применяется в системах вентиляции и кондиционирования помещений различного назначения. Установка отличается очень низким уровнем шума благодаря размещению вентиляторов между двумя рекуператорами.
Высокий коэффициент рекуперации установки удовлетворяет самые высокие требования рынка.
Предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм.
Корпус изготовлен из алюмоцинковой стали. Внутренняя тепло- и звукоизоляция из вспененного полипропилена толщиной 10 мм.
Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.
Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с
автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.
В установке применяются два типа рекуператоров. Алюминиевый рекуператор передает явную теплоту от одного воздушного потока другому. Он отличается длительным сроком службы в условиях холодного климата. Энтальпийный рекуператор из полимеризированной целлюлозы передает явную и скрытую теплоту от одного воздушного потока другому. Он является устойчивым к обморожению и не производит конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.
Установка оборудована переключателем, позволяющим выбрать один из трех режимов для постоянной работы установки: режим ожидания (STAND BY), низкая (LOW) или средняя (MED) скорость.
К установке может быть подключен переключатель скоростей П3-1-300 для включения/выключения установки, а также выбора низкой (LOW), средней (MED) или высокой (HIGH) скорости.
К установке может быть подключен датчик СО2 (не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость (HIGH).
К установке может быть подключена панель управления SAS908PIT с жидкокристаллическим экраном (не входит в комплект поставки), которая обеспечивает включение/выключение установки, переключение между низкой, средней и высокой скоростями и отображение комнатной температуры.
Для предотвращения обмерзания рекуператоров в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.
Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, чердаке, в кладовой, подвале и других основных и
вспомогательных помещениях. При монтаже необходимо обеспечить доступ для сервисного обслуживания и ремонта со стороны нижней панели.

Описание

Подвесные приточно-вытяжные установки ВУТ2, ВУЭ2 и ВУТЭ2 200 П представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного.

При этом модель ВУТ2 обеспечивает передачу тепла, а модели ВУЭ2 и ВУТЭ2 - тепла и влаги вытяжного воздуха приточному воздуху в двух пластинчатых рекуператорах. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения. Установки отличаются очень низким уровнем шума благодаря размещению вентиляторов между двумя рекуператорами. Высокий коэффициент рекуперации установок удовлетворяет самые высокие требования рынка. Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм.

Модификации

ВЕНТС ВУТ2 200 П - установка с двумя алюминиевыми рекуператорами перекрестного тока.

ВЕНТС ВУЭ2 200 П - установка с двумя рекуператорами перекрестного тока из полимеризованной бумаги.

ВЕНТС ВУТЭ2 200 П - установка с двумя рекуператорами перекрестного тока (один из полимеризованной бумаги и один алюминиевый).

Корпус

Изготовлен из алюмоцинковой стали. Внутренняя тепло- и звукоизоляция из вспененного полипропилена толщиной 10 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.

Вентиляторы

Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

В установках применяются два типа рекуператоров:

Алюминиевые рекуператоры передают явную теплоту от одного воздушного потока другому. Они отличаются длительным сроком службы в условиях холодного климата.

Энтальпийные рекуператоры из полимеризованной бумаги передают явную и скрытую теплоту от одного воздушного потока другому. Они являются устойчивыми к обморожению и не производят конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

В установке ВУТ2 200 П применяются два алюминиевых рекуператора перекрестного тока с поддонами для отвода конденсата и системой защиты рекуператоров от обмерзания в холодный период года.

В установке ВУЭ2 200 П применяются два рекуператора перекрестного тока из полимеризованной бумаги.

В установке ВУТЭ2 200 П применяются два рекуператора перекрестного тока: один из алюминия и один из полимеризованной бумаги. Установка оборудована поддоном для отвода конденсата от алюминиевого рекуператора.

Управление и автоматика

Установка оборудована переключателем, позволяющим выбрать один из трех режимов для постоянной работы установки: режим ожидания, низкая (LOW) или средняя (MED) скорость.

К установке может быть подключен переключатель скоростей П3-1-300 для включения/выключения установки, а также выбора низкой (LOW), средней (MED) или высокой (HIGH) скорости.

К установке может быть подключен датчик СО₂ (не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость (HIGH).

К установке может быть подключена панель управления SAS908PIT с жидкокристаллическим экраном (не входит в комплект поставки), которая обеспечивает включение/выключение установки, переключение между низкой, средней и высокой скоростями и отображение комнатной температуры.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, чердаке, в кладовой, подвале и других основных и вспомогательных помещениях. При монтаже необходимо обеспечить доступ для сервисного обслуживания и ремонта со стороны нижней панели. Установка ВУЭ2 200 П может применятся как для потолочного, так и настенного монтажа.
