СНЯТО С ПРОИЗВОДСТВА
Приточно-вытяжная установка с рекуперацией тепла в компактном звуко-
и теплоизолированном корпусе. Производительность до - 106 м3/ч.
Эффективность рекуперации от 64 до 76 %. Модификация ВЕНТС ВУЭ 100 П - установка с рекуператором перекрестного тока из полимеризированной целлюлозы.

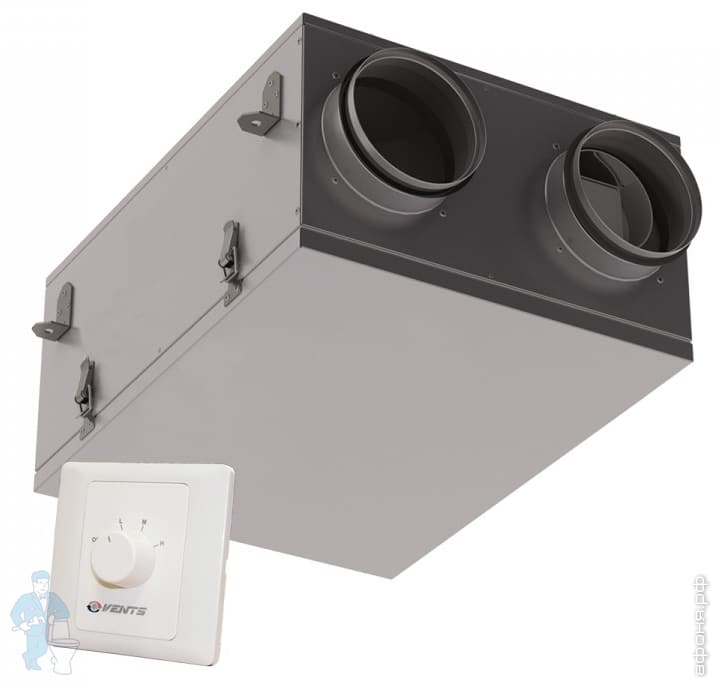

Компактная приточно-вытяжная установка ВУЭ 100 П мини - простое и эффективное решение для создания энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, мастерских, коммерческих помещениях.
Установка представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязнённого. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного типа.
Применение встроенного рекуператора позволяет значительно уменьшить затраты на отопление зимой и кондиционирование летом. Благодаря компактной высоте корпуса и бесшумной работе ВУЭ 100 П мини может устанавливаться в помещении за подвесным потолком.
Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм. Небольшая воздухораспределительная сеть позволит вентилировать от одного до нескольких помещений. Регулирование расхода воздуха осуществляется при помощи переключателя П3 -1 -300 (входит в комплект).
Корпус изготовлен из коррозионностойкого алюмоцинка с внутренней тепло- и звукоизоляцией из пенофола толщиной 15 мм. Для удобного монтажа корпус оснащён крепёжными уголками. Крепление откидной панели к корпусу при помощи
петель обеспечивает быстрый и удобный доступ к внутренним узлам для обслуживания. Также установка оборудована двумя обратными клапанами:
в приточном и вытяжном каналах.
Для очистки приточного и вытяжного воздуха используются два встроенных фильтра со степенью очистки G4. Фильтры предотвращают попадание грязного воздуха в помещение и служат защитой элементов установки от засорения.
Установка оснащена надёжными и экономичными приточным и вытяжным центробежными вентиляторами с вперёд загнутыми лопатками. Двигатель
оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов). Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
Пластинчатый энтальпийный рекуператор перекрестного тока выполнен из полимеризированной целлюлозы с эффективностью от 64 до 72%.
Рекуператор позволяет утилизировать не только тепло, но и влагу, вследствие чего в помещении поддерживается определенный уровень влажности. В летнее время рекуператор охлаждает и осушает приточный воздух, а в зимнее - подогревает
и увлажняет. Водяной пар конденсируется из влажного отработанного воздуха и впитывается пластинами рекуператора. Полученная влага и тепло передаются
приточному воздуху, при этом полностью исключается передача микробов и неприятных запахов.
Принцип работы. Теплый воздух из помещения проходит через очищающий фильтр, поступает в рекуператор и, передав ему большую часть тепла, удаляется
при помощи вытяжного вентилятора. Холодный воздух, проходя через очищающий
фильтр, поступает в рекуператор, и, получив тепло от удаляемого воздуха, поступает в помещение при помощи приточного вентилятора. Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев
приточного воздуха в холодный период года.
Регулирование расхода воздуха осуществляется в 3-х режимах при помощи переключателя П3 -1 -300: 1-я скорость - 57 м3/ч, 24 дБ(А); 2-я скорость - 78 м3/ч, 32 дБ(А); 3-я скорость - 106 м3/ч, 41 дБ(А). Выносной переключатель скоростей может быть размещён в удобном для пользователя месте.
Для защиты рекуператора от обмерзания в холодное время года внутри корпуса установлен термостат (отключение приточного вентилятора для подогрева рекуператора потоком теплого воздуха из помещения).
Благодаря минимальной высоте корпуса установка монтируется внутри помещений за подвесными потолками в горизонтальном положении и присоединяется к воздуховодам диаметром 125 мм.

Параметр	Величина		Единица измерения
	Скорость	min    max
Фазность	1		?
Напряжение питания установки	230		В
Потребляемая мощность установки	30    56		Вт
Частота тока	50		Гц
Ток установки	0.18    0.34		А
Расход воздуха	57    106 33,573    62,434 15,846    29,468 0,01585    0,02947 951,9    1770,2		м?/ч CFM л/с м?/c л/м
Частота вращения	1300    2500		мин-1
Уровень звукового давления на расстоянии 3м	24    41		дБ(А)
Температура перемещаемого воздуха	-25 +50		оС
Материал корпуса	алюмоцинк
Материал изоляции	пенофол
Толщина изоляции	15		мм
Фильтр: вытяжка	G4
Фильтр: приток	G4
Диаметр подключаемого воздуховода	125		мм
Количество подключаемых воздуховодов	4
Эффективность рекуперации тепла	72		до %
Тип рекуператора	перекрестного типа
Материал рекуператора	полимеризированная целлюлоза
Рекуперация тепла	Да
Вес	10		кг
