Погружной дренажный насос PEDROLLO TOP FLOOR 2

Краткая техническая характеристика насосов серии TOP Floor

подача насоса до 220 л/мин. (13.2 м3/ч)

напор насоса до 9 м

температура жидкости до +40°С (+90°С до 3 мин)

максимальная глубина применения до 3 м

максимальное прохождение твердых частиц во взвешенном состоянии до d=5 мм

максимальный уровень опорожнения колодца до 2 мм

Характеристиками новых электронасосов TOP FLOOR являются: дизайн, технология и новаторские материалы, которые обеспечивают простоту в эксплуатации и безопасность функционирования. Кроме того, особое конструктивное решение электронасоса позволяет обеспечить откачку воды из затопленных небольших помещений и при наводнениях начиная с 2-х мм слоя.

Принцип работы насосов серии TOP Floor

Серия TOP FLOOR включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, центробежного типа с открытым рабочим колесом.

Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Через всасывающую решетку жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение по направлению от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, после преобразования части кинетической энергии в энергию напора, покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

Область применения и установка насосов серии TOP Floor

Насосы серии TOP FLOOR рекомендуются для подъема чистой воды без наличия абразивных частиц. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании, благодаря полному охлаждению двигателя, снабженному хорошим запасом мощности и двойному механическому уплотнению. Облегченный демонтаж двигателя и насоса делает простым и удобным техническое обслуживание и ремонт. Благодаря их способности всасывать воду до глубины 2 мм, эти насосы пригодны для использования в чрезвычайных ситуациях в быту, как например, осушение затопленных помещений небольшого объема, и во всех случаях где необходим минимальный уровень осушения.

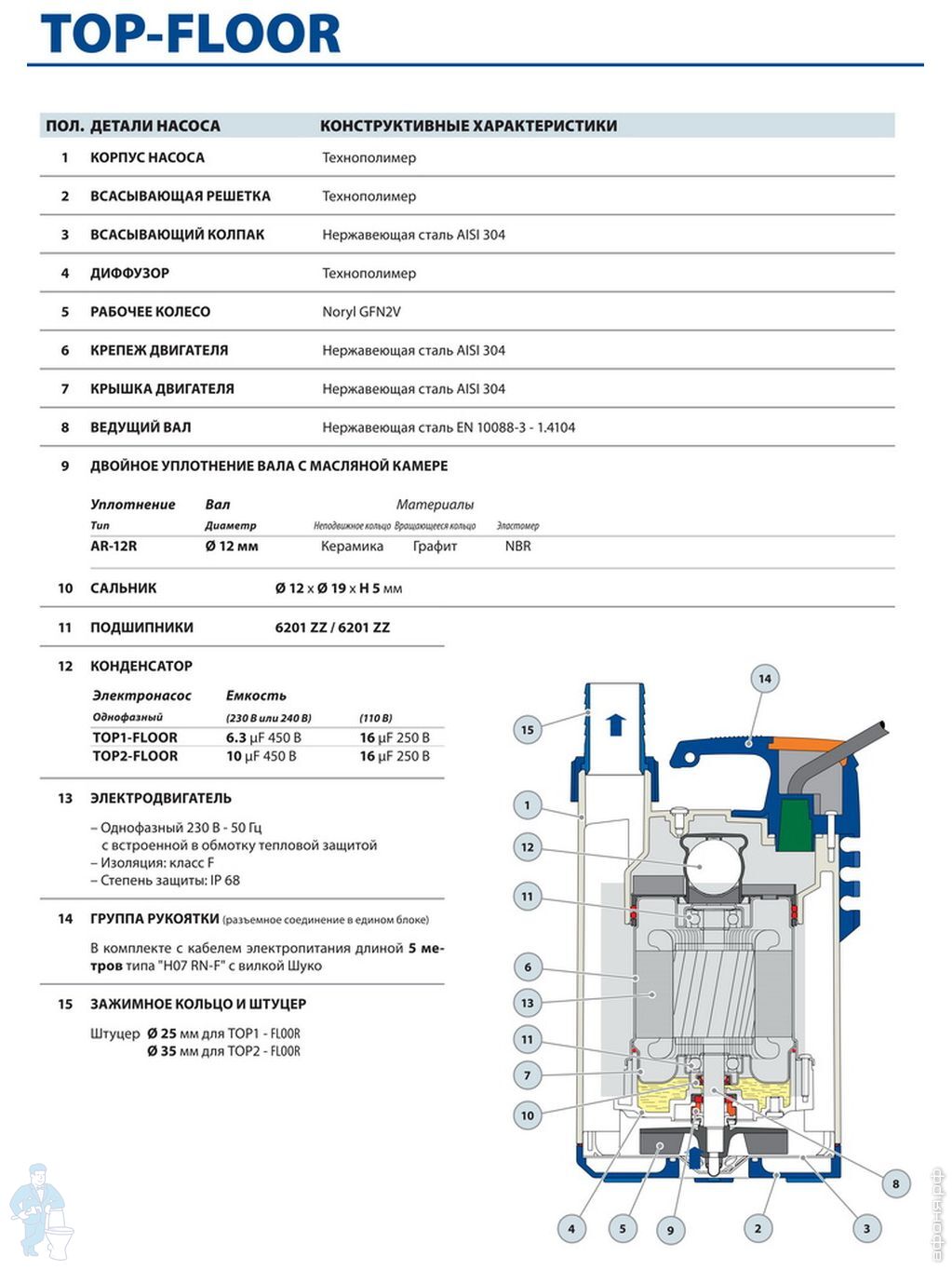

Конструктивные характеристики насосов серии TOP Floor

НАГНЕТАТЕЛЬНЫЙ КОРПУС: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.

ВСАСЫВАЮЩАЯ РЕШЕТКА: технополимер.

РАБОЧЕЕ КОЛЕСО: открытого типа из технополимера.

КРЫШКА ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.

ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.

ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.

ДВИГАТЕЛЬ: погружной, асинхронный, однофазный, с непрерывным режимом работы.

TOP-FLOOR: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.

ИЗОЛЯЦИЯ: класс F.

ТЕПЕНЬ ЗАЩИТЫ: IP 68.

ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.

В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:

TOP-FLOOR:

Кабель электропитания из неопрена “H05 RN-F” длиной 5 метров с литой вилкой Шуко.

Накидная гайка со штуцером.

ИСПОЛНЕНИЕ ПО ЗАКАЗУ

электронасосы с поплавковым выключателем

специальное механическое уплотнение

электронасосы с кабелем электропитания длиной 10 метров.

Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41

другое напряжение питания или частота 60 Гц
