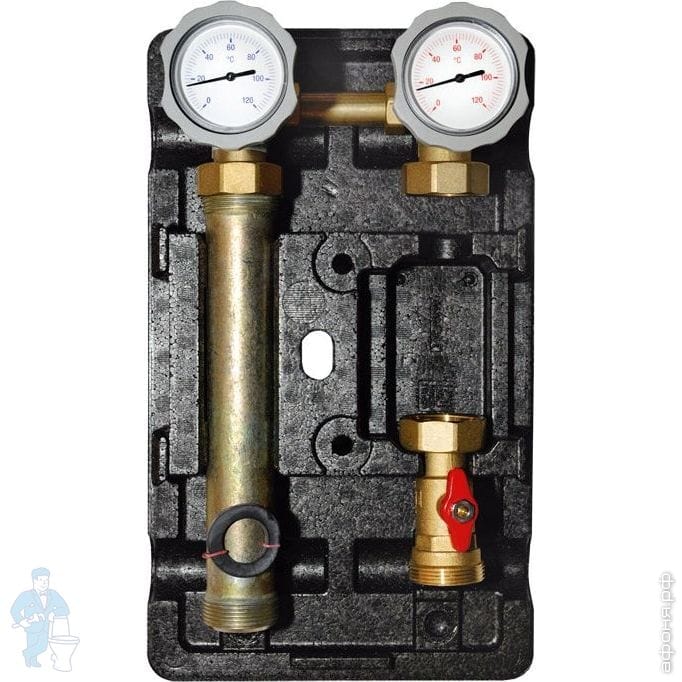

Насосная группа Meibes UK без смесителя, 1" без насоса

Насосная группа Meibes UK 1" (без смесителя) без насоса (арт. M66811EARU) предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°С. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при T=20°С составляет 48 кВт, при T=10°С - 24 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Область применения
Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.

Примечание
1) Группа быстрого монтажа Meibes UK 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.
2) При установке в группу насосов с "нулевым" напором свыше 6 м. в.ст. требуется подрезать тепоизоляцию по форме насоса. В некоторых случаях необходимо устанавливать расположение клеммной коробки насоса на "9 часов".

Комплектация
3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
3-ходовой шаровой кран в линии подачи, с рукояткой;
два термометра со шкалой температур от 0°С до 120°С;
шаровой кран насоса;
стабилизатор жёсткости конструкции группы;
комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
необходимая арматура и уплотнения;
труба обратной линии;
усовершенствованная блочная EPP термоизоляция;
технический паспорт изделия с иснтрукцией по монтажу.

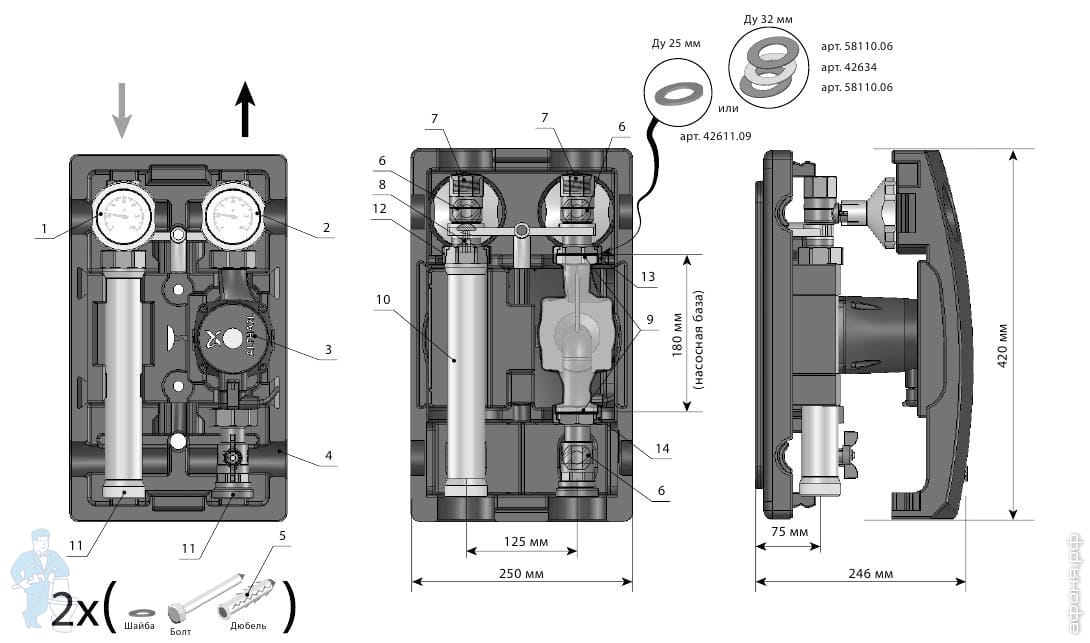

Конструкция
1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос (или посадочное место под насос с базой 180 мм);
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2".

Технические характеристики:
Производитель Meibes
Ширина, мм 250
Высота, мм 420
Глубина, мм 246
Страна Германия
Материал Сталь/латунь
Назначение Для систем отопления
Материалы Сталь, латунь, EPP изоляция
Межосевое расстояние 125 мм
Рабочая температура до 110 oC
Рабочее давление 6 бар
Уплотнения PTFE (без асбеста), EPDM
Диаметр подключения, DN 25 мм (1")
Максимальная мощность при dT=20°С 48 кВт
Максимальная мощность при dT=10°С 24 кВт
Подключение насоса 1 1/2" с накидной гайкой
Условная пропускная способность kvs 7,2 м3/час
Подключение контура 25 мм (1" ВР)
Подключение котла 1 1/2" НР
