Тип

Установка водоснабжения с погружным мотором, системой управления и принадлежностями в комплекте

Применение

Установка водоснабжения для собственного водоснабжения в частном секторе

• Подача воды для стиральных машин
• Полив садовых участков
• Перекачивание воды и заполнение водой
• Водозаборные точки для хозяйственной воды

Обозначение

Особенности/преимущества продукции

• Несложный монтаж, инсталляция и управление
• Износостойкий за счет всплывающих рабочих колес
• Надежный в эксплуатации мотор благодаря высокому пусковому моменту
• Встроенный обратный клапан

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой среды: 3-30 °C
• Минимальное течение на моторе: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 20/ч
• Макс. глубина погружения: 200 м
• Класс защиты: IP 68
• Напорный патрубок: Rp 1?

Оснащение/функции

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Однофазный мотор
• Защита мотора от перегрева
• Защита от сухого хода (только у пакета Wilo?P&P Sub?I)

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: Noryl
• Вал гидравлической системы: нержавеющая сталь 1.4104
• Корпус мотора: нержавеющая сталь 1.4301
• Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Коррозионностойкий однофазный мотор прямого пуска без устройства плавного пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Общие указания – директивы ErP (экологический дизайн)

Минимальный индекс эффективности (MEI) ? 0,7

• Базовое значение MEI для водяных насосов с оптимальным КПД ? 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный водяной насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Минимальный индекс эффективности (MEI)

? 0.7

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

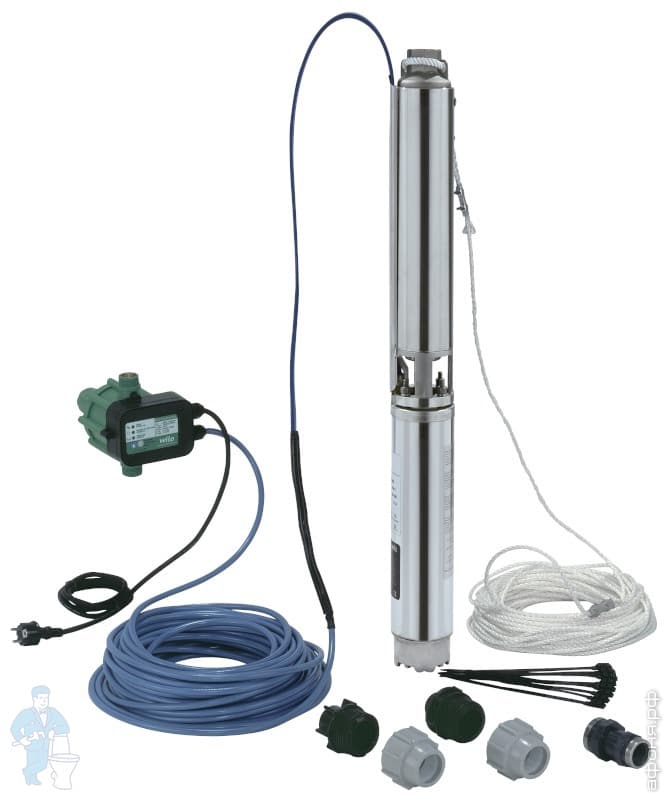

Объем поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:

• В полном сборе
• Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
• Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
• Wilo?Fluidcontrol (FC); прибор автоматического контроля над потоком и давлением со встроенной защитой от сухого хода
• Поддерживающий трос длиной 30 м
• Монтажные детали: 2x зажимные резьбовые соединения, переходник R 1? на R 1, 8x кабельные стяжки
• Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения частного дома и многоквартирных домов:

• В полном сборе
• Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
• Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
• Комплект реле давления Wilo 0 - 10 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
• Поддерживающий трос длиной 30 м
• Монтажные детали: тройник, переходник R 1? auf R 1, 8x кабельные стяжки
• Инструкция по монтажу и эксплуатации
