Тип

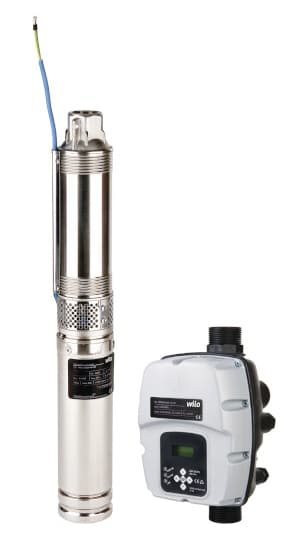

Погружной насос, многоступенчатый

Применение

• Для подачи воды из частных скважин, колодцев и цистерн
• Для использования в частных системах водоснабжения, полива и орошения
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Особенности/преимущества продукции

• Увеличенная производительность за счет повышенной частоты вращения (до 8400 об/мин)
• Мотор с возможностью перемотки
• Встроенный обратный клапан
• Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
• Включая частотный преобразователь (HS-E…: внешний, установленный в трубопровод; HS-I…: интегрированный в мотор)
• Возможна вертикальная и горизонтальная установка

Технические характеристики

Погружной насос:

• Напряжение питания:
  HS-E…: однофазная сеть, 230 В, 50/60 Гц (подключение к сети переменного тока через частотный преобразователь)
  HS-I…: однофазная сеть, 230 В, 50/60 Гц (непосредственное подключение к сети переменного тока)
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой среды: 3-35 °C
• Минимальное течение на моторе: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 30/ч
• Макс. глубина погружения: 150 м
• Класс защиты: IP 58
• Напорный патрубок: Rp 1

Частотный преобразователь для исполнения «HS-E…»:

• Подключение к сети: 1~230 В, 50/60 Гц
• Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
• Температура перекачиваемой среды: 3-50 °C
• Макс. давление: 8 бар
• Класс защиты: IP X5
• Подсоединение: G 1?

Оснащение/функции

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Встроенный обратный клапан
• Включая частотный преобразователь (HS-E…: внешний, HS-I…: встроенный)
• Термическое реле мотора встроено в частотный преобразователь

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлической системы: нержавеющая сталь 1.4104
• Корпус мотора: нержавеющая сталь 1.4301
• Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Некорродирующий асинхронный мотор для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Мотор, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.

Внешний частотный преобразователь или частотный преобразователь, интегрированный в мотор, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:

• Плавный пуск
• защита от пониженного напряжения, перенапряжения и короткого замыкания;
• Защита двигателя и частотного преобразователя от перегрузки с помощью термореле

Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:

• Функция регулирования „CP“: Постоянное давление
• Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
• Защита от сухого хода с помощью автоматического сброса
• изменение направления вращения;
• Настройка макс. тока и заданного давления
• индикация давления на дисплее.
• Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.

Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемой среды с защитой от подтопления!

Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.

Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды и ее минимальной скорости течения.

При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.

Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемой среды. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемой среды (с защитой от подтопления).

Общие указания – директивы ErP (экологический дизайн)

• Базовое значение MEI для водяных насосов с оптимальным КПД ? 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный водяной насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!
• Для установки требуется адаптер для перехода с Rp 1 на G 1?. Он должен предоставляться заказчиком!
