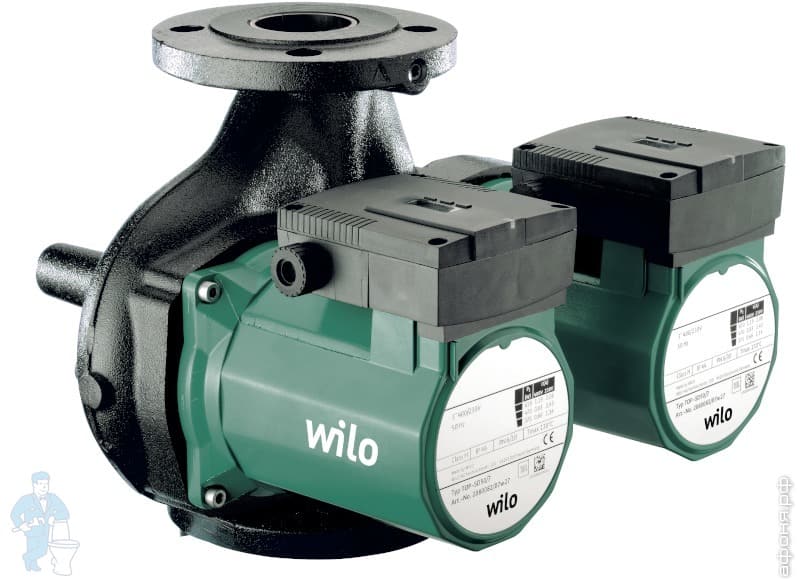

Насос циркуляционный WILO TOP-SD80/20 DM PN10
Системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения.
Особенности:
- Используются в системах отопления и системах охлаждения/кондиционирования от -20 °C до +110 °C
- Сдвоенные насосы для режима работы основной/резервный или режима параллельной работы двух насосов.
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
Расшифровка артикула : TOP-SD80/20 DM PN10
Стандартный сдвоенный насос с фланцевым соединением
80/ -Номинальный внутренний диаметр для подсоединения
20 -Номинальная высота подачи [м] при расходе Q = 0 м3/ч
DM -Трехфазный ток, 3~230/400 В, 50 Гц
PN 10 - Фланец для ответного фланца
Технические характеристики:
Подключение к сети 3~400 V, 50 Hz
Номинальная мощность мотора P2 2200 W
Частота вращения N 2500 / 2750 / 2900 об/мин
Потребляемая мощность P1 2270 / 2650 / 3120 W
Ток при 3~400 В I 4,35 / 4,80 / 6,10 A
Ток при 3~230 В I - A
Резьбовой ввод для кабеля PG 2x13.5
Защита мотора Встроенная
Материалы
Корпус насоса Серый чугун (EN-GJL-250)
Рабочее колесо Синтетический материал (PP - 50% GF)
Вал насоса Нержавеющая сталь (X46Cr13)
Подшипники Металлографит

Тип
Сдвоенный насос: насос с мокрым ротором циркуляционный насос с фланцевым соединением (TOPSD 30/5 с резьбовым соединением).
Применение
системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения
Обозначение
Пример: | Wilo-TOP-SD 40/7 |
TOP-SD | Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением) |
40/ | Номинальный внутренний диаметр для подсоединения |
7 | Номинальный напор [м] при подаче
Q = 0 м3/ч |
Особенности/преимущества продукции
- Обобщенная сигнализация неисправности в качестве беспотенциального контакта (в зависимости от типа)
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
- Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата
Технические характеристики
- Допустимый диапазон температур от -20 °C до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-SD 80/15, TOP-SD 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C) - Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (в качестве опции со штекером переключения)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1? до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
- Переключение ступеней частоты вращения
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
- Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2?180 Вт, в качестве опции для всех типов с защитным модулем WiloC)
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем WiloC)
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем WiloC)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для трехфазных насосов с P2e180 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем WiloC)
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) (только для однофазных насосов с P2 = 180 Вт)
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 = 180 Вт, в качестве опции для всех типов с защитным модулем WiloC)
- Контрольная лампа направления вращения (серийное оснащение только для трехфазных насосов)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 32 (не TOP-SD 32/7), DN 40 (не TOP-SD 40/3) до DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Консольная конструкция (только с горизонтальным расположением вала):
- Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
- Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консолей изготавливается по запросу.
- Встроенный перекидной клапан в корпусе насоса
- Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2e180 Вт)
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Сдвоенный насос
- С уплотнениями для резьбового соединения (только для TOPSD 30/5)
- С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
- Исполнения для особых напряжений - по запросу
Принадлежности
- Резьбовые соединения для резьбового подсоединения (для TOP-SD 30/5)
- Контрфланцы при фланцевом соединении
- Консоль для крепления насоса
- Фланцевые заглушки
- Для насосов 3~400 В:
- Штекер переключения 3~230 В (необходимо 2 штекера),
- Защитный модуль Wilo C, трехфазная сеть, 400 В (требуются 2 модуля)
- Для насосов 1~230 В:
- Устройства отключения Wilo SK 602N/SK 622N
- Защитный модуль Wilo C, однофазная сеть, 230 В (требуются 2 модуля)
-
Тип товара и бренды: | |||
Вид: | Насосное и скважинное оборудование | ПодВид: | Насос |
Бренд: | Wilo | Название: | TOP SD |
Тип: | Циркуляционный | Назначение: | Отопление |
Производитель и Скидки: | |||
Страна: | Германия | Гарантия, лет: | 2 |
Произведено: | Германия | ||
Размеры: | |||
Длина, мм: | 360 | Ширина, мм: | 507 |
Глубина, мм: | 318 | Диаметр: | DN(Ду)80 |
Вес, кг: | 104 | ||
Материал и конcтрукция: | |||
Материал: | Чугун | Конструкция: | Фланцевое соединение |
Управление: | 3-х скоростной | ||
Мощность и прочность: | |||
Мощность, Вт: | 3120 | Напряжение сети, В: | 380/400 |
Максимальное давление: | 10 БАР (1,0МПа) | Максимальный напор, м: | 18 |
Максимальная температура, °С: | 110 | Производительность, (м3/час): | 130 |
