Тип

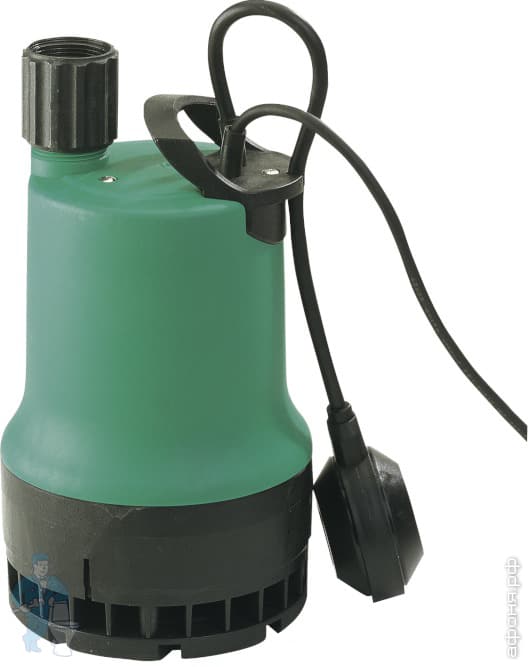

Насос для отвода воды из подвалов, водоохлаждаемый

Применение

• Для перекачивания чистой или слегка загрязненной воды
  • из резервуаров, шахт или котлованов
  • при затоплении
  • для отвода воды из спусков в подвалы и подвалов

TMR подходит для понижения уровня воды до остаточного уровня в 2 мм.

Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.

Насос Wilo?Drain TMW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.

Обозначение

Особенности/преимущества продукции

• Постоянно чистая насосная шахта благодаря запатентованному встроенному взмучивающему устройству (TMW)
• Минимальный уровень остаточных вод в 2 мм (TMR)
• Для агрессивных перекачиваемых сред (исполнение HD)
• С поплавковым выключателем (исполнение A)
• Включая подсоединение шланга и кабель длиной 10 м

Технические характеристики

• Подключение к сети 1~230 В, 50 Гц
• Класс защиты IP 68
• Глубина погружения макс. 3 м
• Температура перекачиваемой среды 3 ? 35° C, кратковременно до 3 минут макс. 90° C
• Длина кабеля в зависимости от типа от 3 до 10 м
• свободный проход 10 мм (TMR: 2 мм)
• Напорный патрубок Rp 1 ?

Оснащение/функции

• Готовы к подключению
• Термический контроль мотора
• Охлаждающий кожух
• Соединительный кабель

Материалы

• Корпус насоса PP?GF30
• Рабочее колесо PPE/PS-GF20
• Вал 1.4104 (AISI 430F)/1.4404 (AISI 316L) (при TMW 32/11 HD)
• Манжетное уплотнение: со стороны мотора NBR, со стороны насоса графит/керамика
• Корпус двигателя 1.4301(AISI 304) / 1.4404 (AISI 316L) (для TMW 32/11 HD)

Описание/конструкция

Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному штуцеру подключается шланг соответствующей длины, при стационарном использовании — трубопровод. Согласно EN 60335-2,41 следует установить предоставляемое заказчиком устройство защитного отключения при перепаде напряжения (предписание при установке вне здания), срабатывающее при появлении тока срабатывания 30 мА.

Насосы серии TM подходят для дренажа с открытым многолопасным рабочим колесом и свободным проходом в 10 мм согласно EN 12050-2 (за исключением TMR).

Насос постоянно охлаждается посредством перекачиваемой среды между внешней оболочкой насоса и корпусом мотора из нержавеющей стали. Серийно встроенное термическое реле мотора обеспечивает долгосрочное предохранение насоса. Насос оснащен соединительным кабелем со штекером с защитным контактом длиной 3 и 10 м, а также поплавковым выключателем (не TM 32/8-10M).

TMR

Насосы Wilo-Drain TMR разработаны для особого случая, когда количество остаточной воды должно как можно более низким. Специальный всасывающий фильтр обеспечивает откачивание среды до остаточного уровня в 2 мм.

TMW

TMW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.

За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.

За счет деактивирования устройства Twister (см. инструкцию по монтажу и эксплуатации) характеристика повышается на 1 м.

Мотор

Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим включателем, срабатывающим после останова насоса.

Кабель

Для эксплуатации вне здания следует применять кабель для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).

Уплотнение насоса/мотора

Скользящее торцевое уплотнение со стороны рабочего колеса, манжетное уплотнение вала со стороны мотора, между уплотнениями находится масляная камера.
