Контроллер отопления Микролайн ZONT Climatic OPTIMA без веб-интерфейса, погодозависимый, ML00004782

Погодозависимый автоматический регулятор для контроля и управления комплексными системами отопления (без веб-интерфейса).

- Автоматизация, контроль и управление инженерной системой, состоящей из 1 контура ГВС и 3 прямых/смесительных контуров
- Управление 2-мя котлами и ГВС
- Взаимодействие с OpenTherm, E-Bus, Navien
- Функция "Антизамерзание"
- Функция "Антилегионелла"
- Выносная панель управления

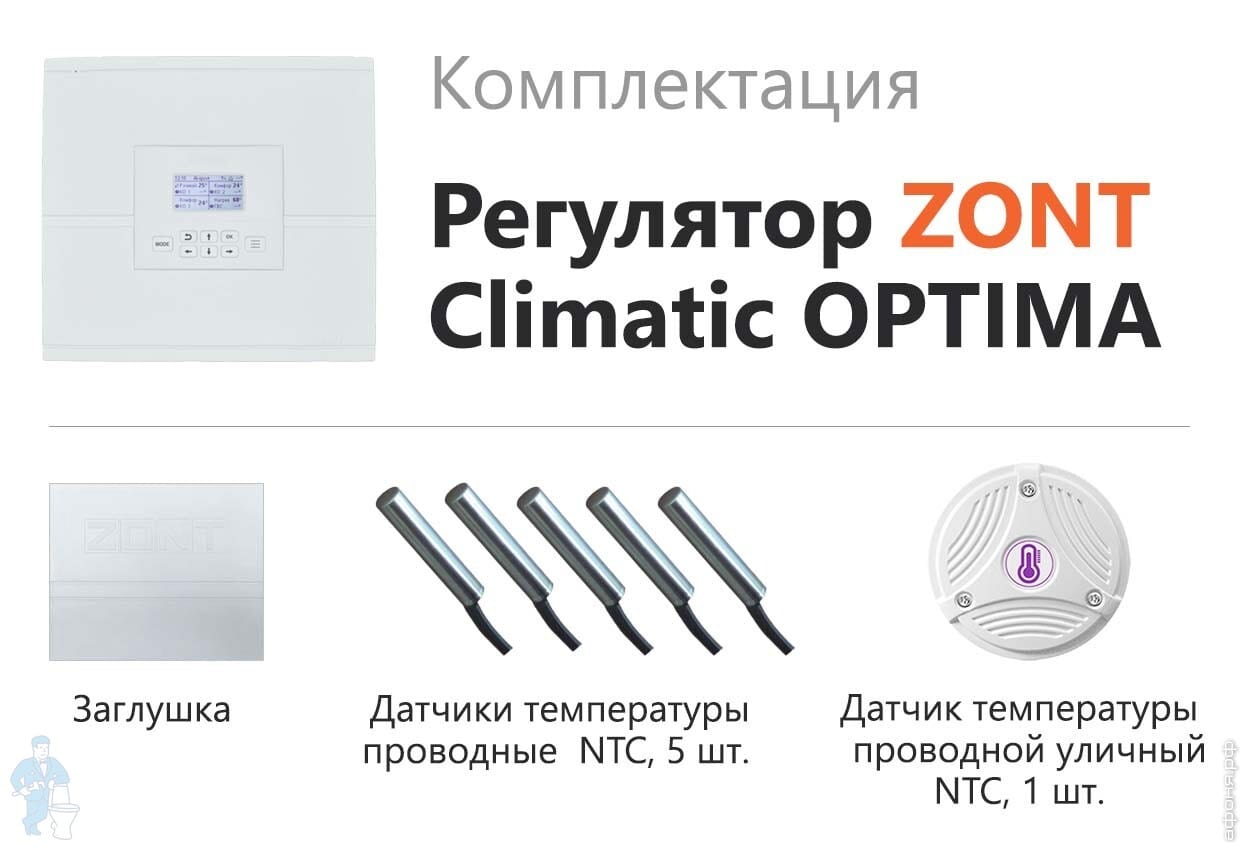

Комплектация

Заглушка
Датчики температуры проводные NTC, 5 шт.
Датчик температуры проводной уличный NTC, 1 шт.

Технические характеристики

Кол-во управляемых котлов: До 2-х котлов. Управляются релейно и /или по цифровой шине (опция)

Контур ГВС: 1 шт.

Прямой/смесительный контур: 3 шт.

Управление контуром рециркуляции: Есть

Основное питание номинальное напряжение: 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 85 В. 264 В

Резервное питание: встроенный аккумулятор LIR 14500;
напряжение - 3,7 В, емкость 800 мА*ч

Потребляемая мощность:Не более 25 Вт

Поддерживаемые интерфейсы:
USB 2.0 slave: обновление прошивки контроллера;
1-Wire: порт для подключения проводных цифровых датчиков температуры;
K-Line: обмен данными, подключение радиомодуля и других устройств
RS-485: обмен данными

Аналоговые входы:
6 шт. (подключение датчиков NTC)
входное напряжение 0-3,3 В;
дискретность измерения 12 бит;
погрешность 2 %;
подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм

Релейные выходы:
13 шт.,
максимальный ток одного реле - не более 2 А;
максимальный суммарный ток - не более 5 А;
выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;
выходы реле для управления котлами, не подключены к цепям питания (выход типа "сухой контакт")

Внутренний выход питания +5 В:
1 шт.
для питания цифровых датчиков температуры при трехпроводном подключении;
максимальный суммарный ток потребителей - не более 50 мА

Радиоканал 868 МГц:
подключаемый через внешний радиомодуль ZONT МЛ-489 или МЛ-590
поддерживает до 40 радиодатчиков

Корпус, размеры, вес: Пластиковый, с креплением на плоскую поверхность.
Габаритные размеры: 100 х 330 х 300 мм
Вес брутто: 2,5 кг

Класс защиты: IP20 по ГОСТ 14254-2015

Диапазон рабочих температур: Минус 10° С - плюс 50° С

Максимально допустимая относительная влажность: 85 %

Инструкция по эксплуатации

Скачать инструкцию
