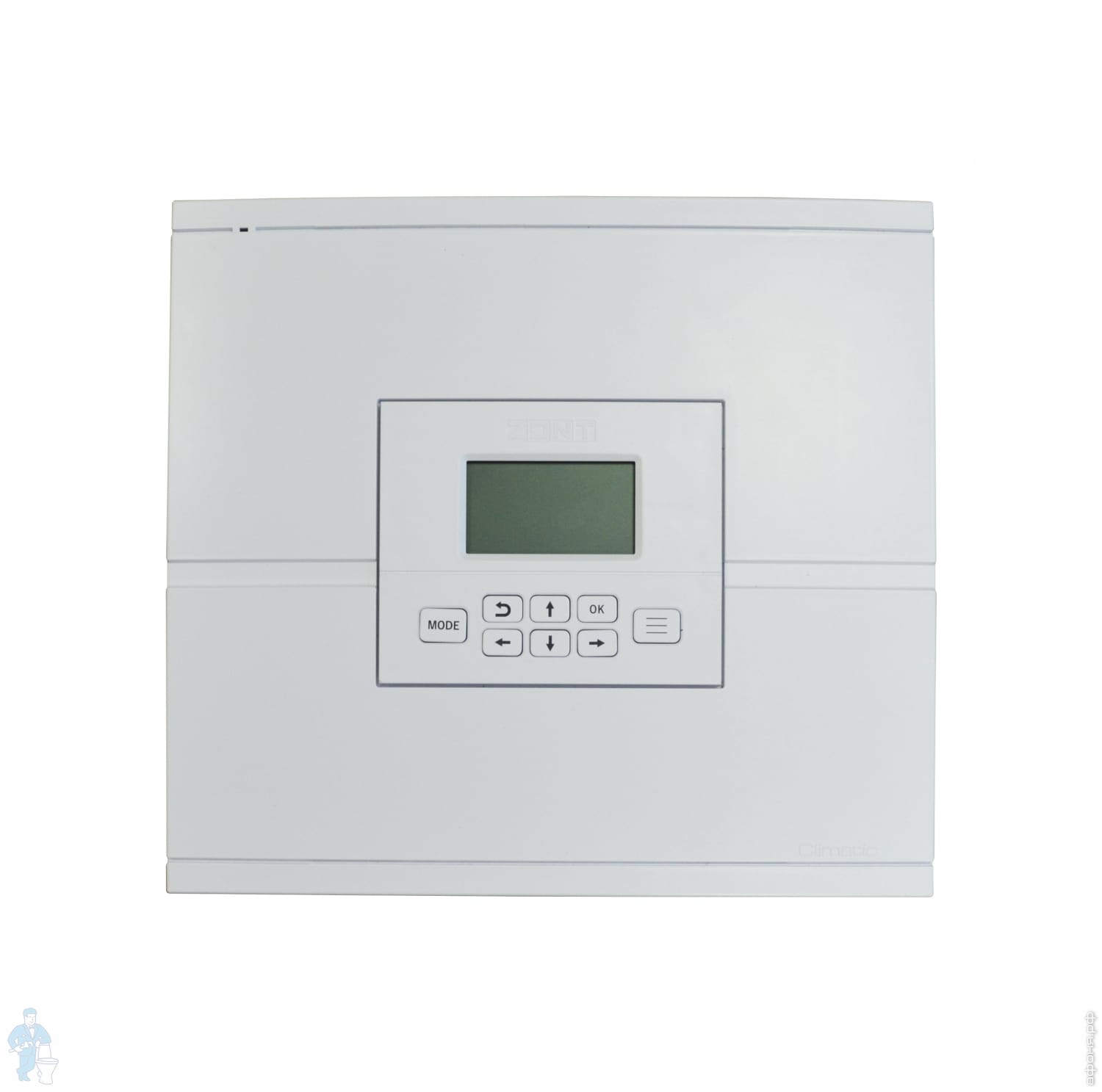

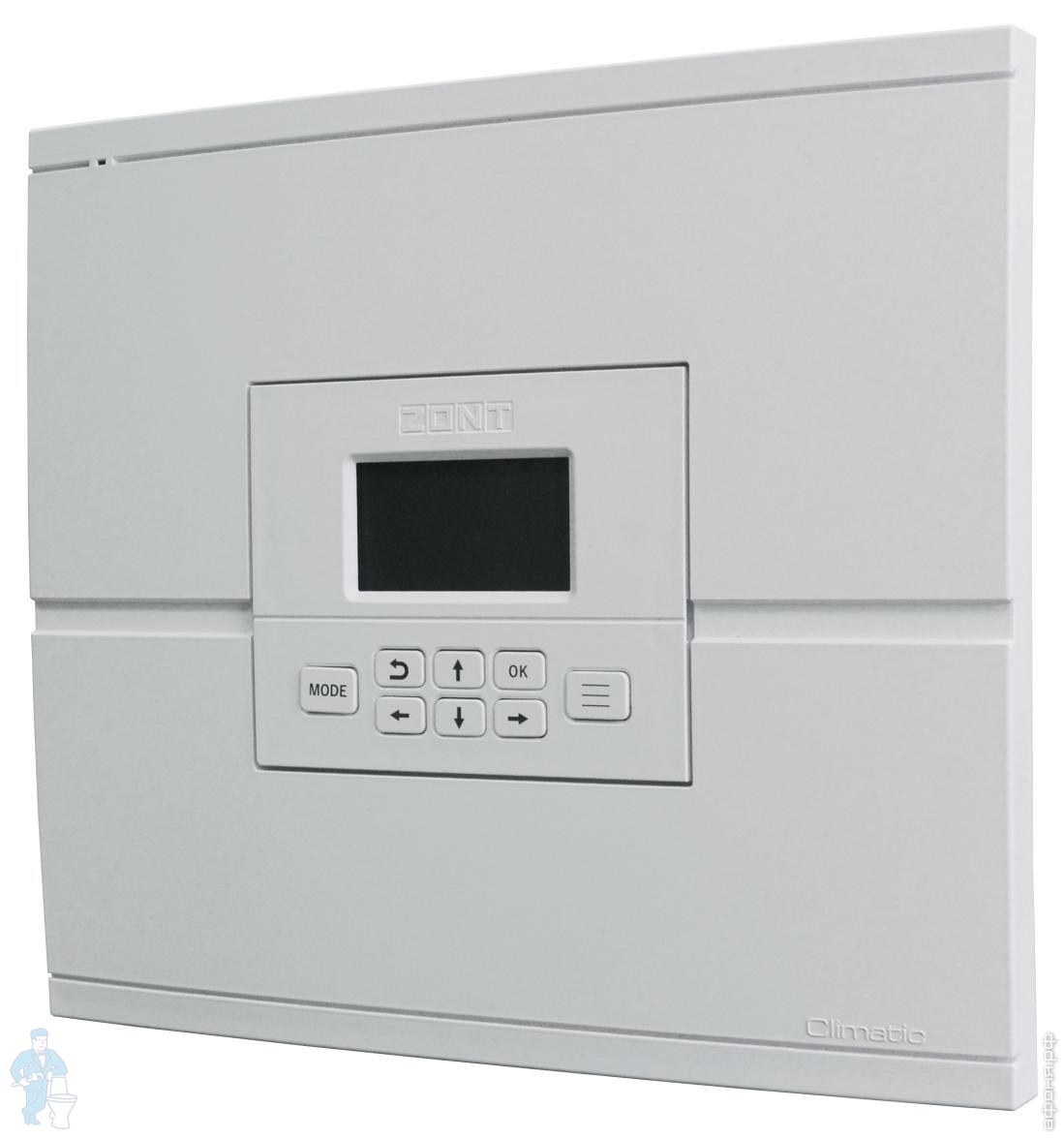

Контроллер отопления Микролайн ZONT Climatic 1.1 GSM/GPRS/WI-FI погодозависимый, ML00004511

Погодозависимый автоматический регулятор для контроля и управления комплексными системами отопления (с веб-интерфейсом).

Предназначен для контроля и управления системой отопления, состоящей из контура ГВС и прямого/смесительного контура.

- Дистанционный контроль и управление через GSM/GPRS/WI-FI
- Управление 2-мя котлами и ГВС
- Поддержка цифровых интерфейсов (опция):
- OpenTherm
- E-BUS (Vaillant / Protherm)
- Navien
- Функции "Лето", "Антизаморозка", "Антилегионелла"
- Выносная панель для настройки и управления

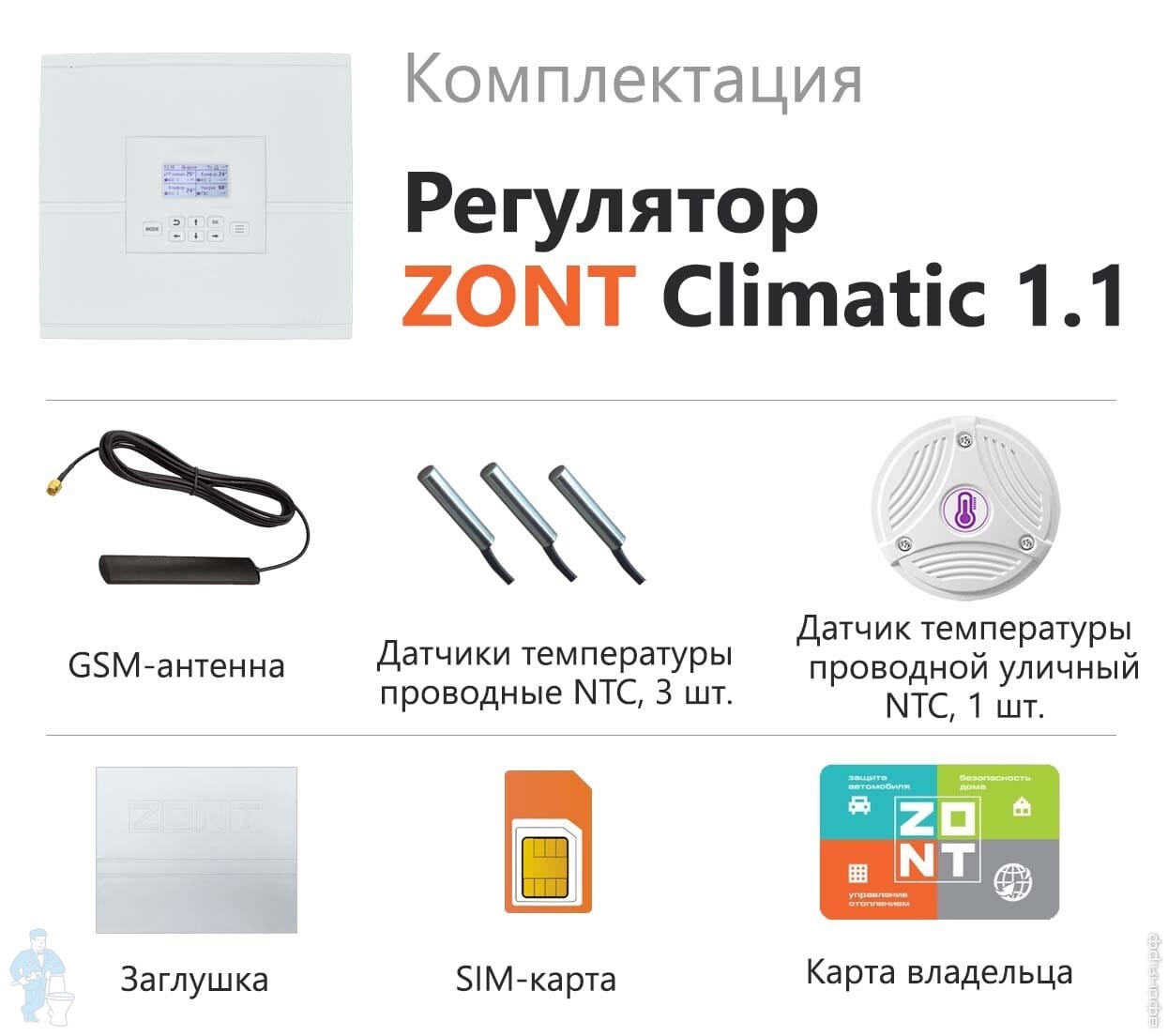

Комплектация

GSM-антенна
Датчики температуры проводные NTC, 3 шт.
Датчик температуры проводной уличный NTC, 1 шт.
Заглушка
SIM-карта
Карта владельца

Технические характеристики

Кол-во управляемых котлов: До 2-х котлов. Управляются релейно и /или по цифровой шине (опция)

Контур ГВС: 1 шт.

Прямой/смесительный контур: 1 шт.

Управление контуром рециркуляции: Есть

Основное питание номинальное напряжение: 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 85 В. 264 В

Резервное питание: встроенный аккумулятор LIR 14500;
напряжение - 3,7 В, емкость 800 мА*ч

Потребляемая мощность: Не более 25 Вт

Поддерживаемые интерфейсы:
USB 2.0 slave: обновление прошивки контроллера;
1-Wire: порт для подключения проводных цифровых датчиков температуры DS18S20/DS18B20;
K-Line: обмен данными с цифровыми устройствами;

Аналоговые входы:
6 шт. (подключение датчиков NTC)
входное напряжение 0-3,3 В;
дискретность измерения 12 бит;
погрешность 2 %;
подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм

Релейные выходы:
7 шт.,
максимальный ток одного реле - не более 2 А;
максимальный суммарный ток - не более 5 А;
выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;
выходы реле для управления котлами "сухой контакт"

Внутренний выход питания +5 В:
максимальный суммарный ток потребителей - не более 50 мА

Радиоканал 868 МГц:
подключаемый через внешний радиомодуль ZONT МЛ-489, поддерживает до 40 радиодатчиков

Корпус, размеры, вес: Пластиковый, с креплением на плоскую поверхность.
Габаритные размеры: 100 х 330 х 300 мм
Вес брутто: 2,5 кг

Класс защиты: IP20 по ГОСТ 14254-2015

Диапазон рабочих температур: Минус 10° С - плюс 50° С

Максимально допустимая относительная влажность: 85 %

Инструкция по эксплуатации

Скачать инструкцию
