Адаптер Микролайн ZONT для подключения по цифровой шине E-BUS и Ariston (725), ML00003305

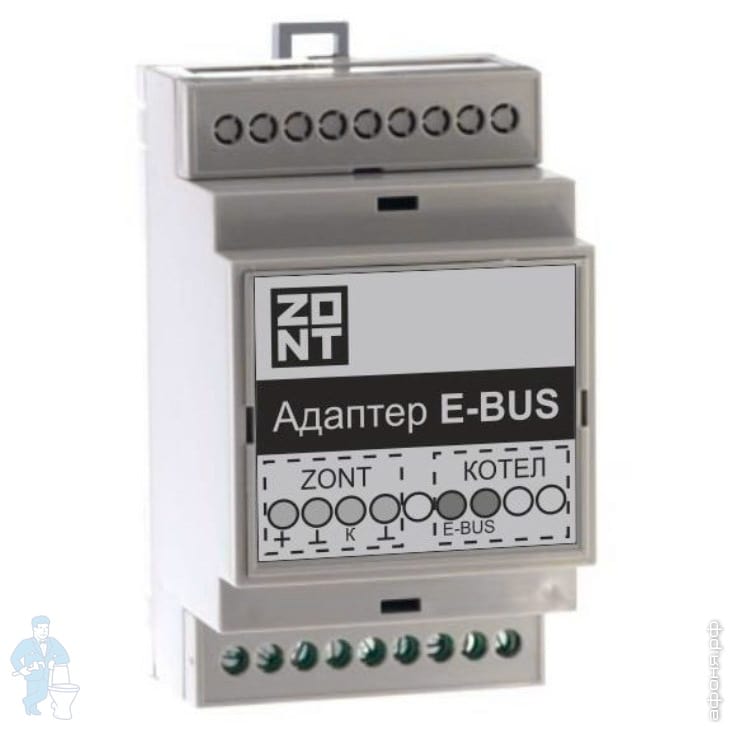

Адаптер E-BUS (725)
Для подключения ZONT к котлам по цифровым протоколам E-BUS и Ariston

Адаптер E-BUS (725) предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам E-BUS (котлы Vaillant и Protherm) и BridgeNet* (котлы Ariston)

Управление по цифровой шине обеспечивает:
- штатную работу функции модуляции мощности котла,
- контроль рабочих параметров котла,
- изменение установок температуры отопления и ГВС,
- индикацию аварий и ошибок.

Особенности:
- допускается одновременное подключение 2-х адаптеров к контроллерам ZONT для управления двумя котлами в каскаде.

Очевидная польза от такого управления - термостат не включает и выключает котел, а постоянно и плавно изменяет расчетную температуру теплоносителя и передает ее котлу для (модулирует его мощность), приспосабливая к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую расчетную температуру теплоносителя он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Кроме того, подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и передает информацию для отображения в веб-сервисе.

Подходит к устройствам:

ZONT SMART
ZONT SMART 2.0
ZONT H-1
ZONT H-2
ZONT H-1V
ZONT H-1V.01
ZONT H-1000
ZONT H-2000
ZONT H1000+
ZONT H2000+

Алгоритм управления работой котла через адаптер цифровой шины:
ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.
ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.
Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.
Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленной настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Технические характеристики

Напряжение питания 10-28В
Максимальный потребляемый ток 30 мА
Интерфейс подключения к котлу E-BUS, BridgeNet (Ariston)
Интерфейс подключения к термостату или контроллеру
K-Line, RS-485
Температурный диапазон работы от -30 до +55 °С
Время выхода на рабочий режим не более 5 сек
Средний срок службы 7 лет
Габаритные размеры 90 х 50 х 55
Масса, не более 0,100 кг
Корпус на DIN рейку, типоразмер 3

Термостат ZONT или Контроллер ZONT управляет мощностью котла за счет периодической коррекции мощности горелки (включением или отключение ступеней нагрева у э/котлов).

Очевидная польза от такого управления — термостат не включает и выключает котел, а постоянно и плавно изменяет расчетную температуру теплоносителя и передает ее котлу для (модулирует его мощность), «приспосабливая» к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую расчетную температуру теплоносителя он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Кроме того, подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и передает информацию для отображения в веб-сервисе.

Алгоритм управления работой котла через адаптер цифровой шины:
ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.
ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.
Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.
Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленной настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.
