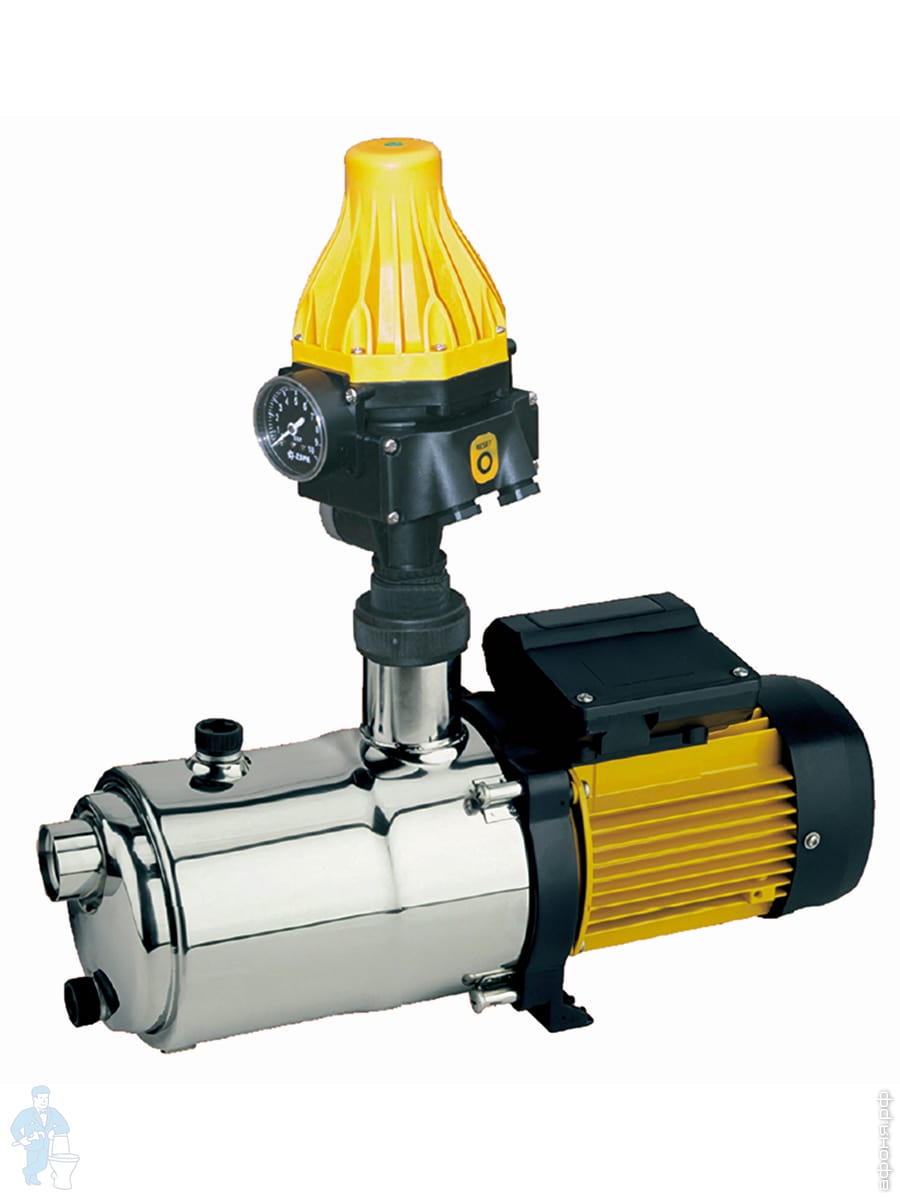

Автоматическая насосная станция ESPA Tecno 15 4M Pressdrive R 4000001093

Tecno 15

Насосы серии TECNO предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников.

Могут использоваться для повышения давления в сетях централизованного водоснабжения.

ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Обладают самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 2 м*. При заполненном всасывающем трубопроводе высота подъема воды насосом может составлять до 9 м**.
Отличительными характеристиками насосов является исключительно низкий уровень шума.
Гидравлика насоса выполнена из неокисляющихся материалов: нержавеющая сталь, высокопрочный армированный полифениленоксид (PPO)***.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой.
** Указанная величина приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
*** Детали насоса, контактирующие с перекачиваемой водой.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

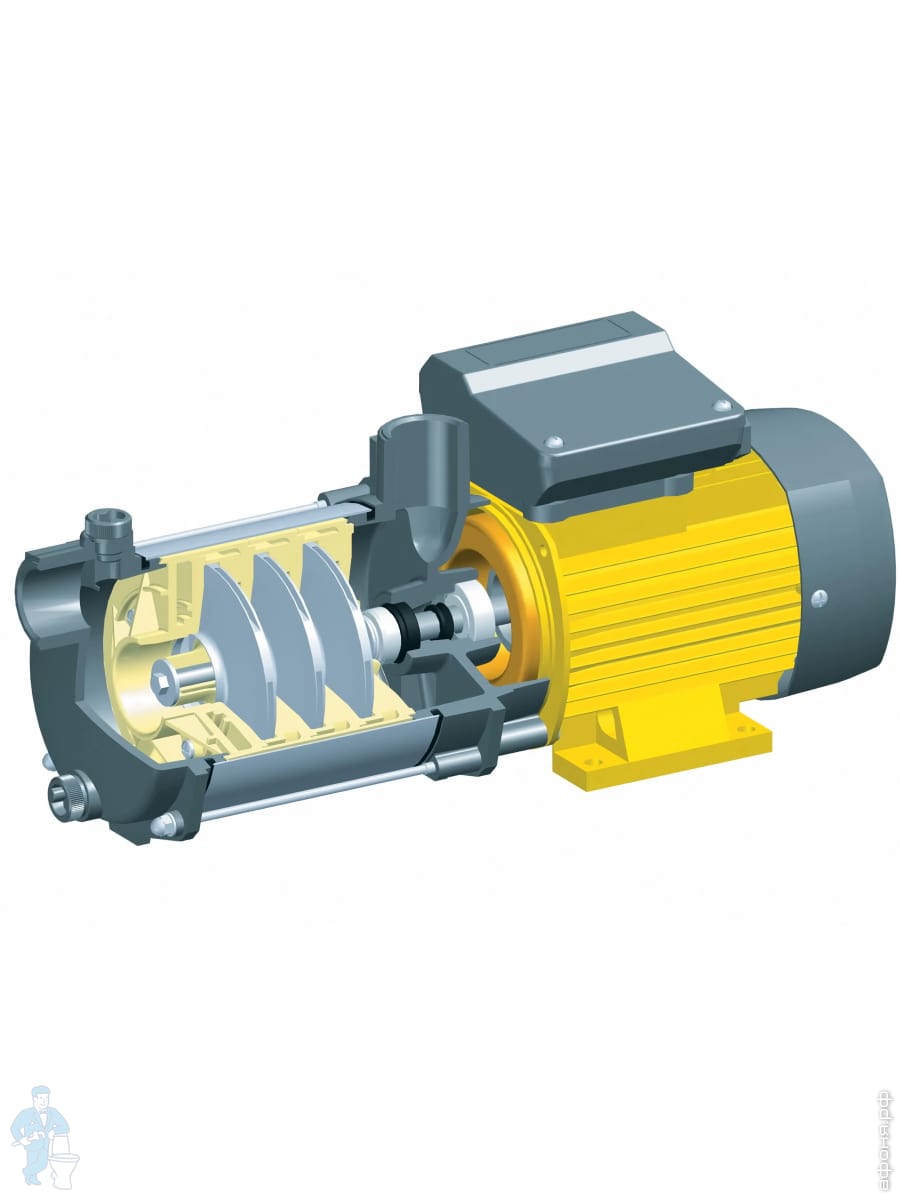

Центробежный горизонтальный многоступенчатый электронасос
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредствомвентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое

СФЕРЫ ПРИМЕНЕНИЯ:

В частном хозяйстве:

- для водоснабжения (в том числе питьевого);
- для снабжения водой всевозможной бытовой техники (посудомоечные, стиральные машины и т.п.);
- для полива и орошения приусадебных участков, в том числе в системах автополива;
- для заполнения водой бассейнов и любых емкостей, используемых для хозяйственных нужд;
- для подачи воды в бытовые мини-моечные установки и системы;
- иных хозяйственных нужд.

В сельском хозяйстве:

- для создания ирригационных систем, в том числе автоматических;
- для снабжения водой ферм и частных хозяйств и пр.

В промышленности и ЖКХ:

- для хозяйственно-питьевого водоснабжения;
- для подачи воды в системы водоподготовки;
- для повышения давления в системах водоснабжения;
- для функционирования фонтанов;
- в системах кондиционирования;
- для подачи воды в моечное оборудование;
- для других производственно-хозяйственных нужд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	TECNO15	TECNO25
Производительность, м3/час	0,4 - 3,8	0,7 – 6,5
Напор, м	55,1 – 7,6	56,5 – 14,3
Потребляемая мощность, P1, кВт	0,6 - 0,95	1,2 – 1,7
Максимальное рабочее давление, бар	6	12
Встроенная тепловая защита	во всех однофазных насосах
Характеристики электродвигателей
Тип двигателя	асинхронный
Режим работы электродвигателя	S1
Скорость вращения вала	2900 об./мин
Степень пылевлагозащищенности	IP55
Класс изоляции	F
Эксплуатационные ограничения
Температура перекачиваемой жидкости, °C :	4-35
Максимальное количество пусков	30  в час (но не более, чем 1 пуск в течение двух минут)
Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м:	2

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Конструктивный элемент (деталь)	Материал
Корпус насоса	Нержавеющая сталь AISI 304
Всасывающий патрубок	Нержавеющая сталь AISI 304
Напорный патрубок	Нержавеющая сталь AISI 304
Рабочие колеса	Нержавеющая сталь AISI 304
Диффузоры	Высокопрочный полифениленоксид  (PPO), армированный стекловолокном GF (30%)
Вал насоса	Нержавеющая сталь AISI 420
Механическое уплотнение (неподвижная часть / подвижная часть):
TECNO15	Стеатит / Графит
TECNO25	Оксид алюминия / Карбид кремния
Посадочное место торцевого уплотнения	Высокопрочный полифениленоксид  (PPO), армированный стекловолокном GF (30%)
Материалы уплотнений гидравлической части	Эластомеры NBR/EPDM
Корпус электродвигателя	Алюминий
Опора крепления:	Алюминий
Крепежные элементы (гайки, шайбы и болты)	Нержавеющая сталь AISI 304

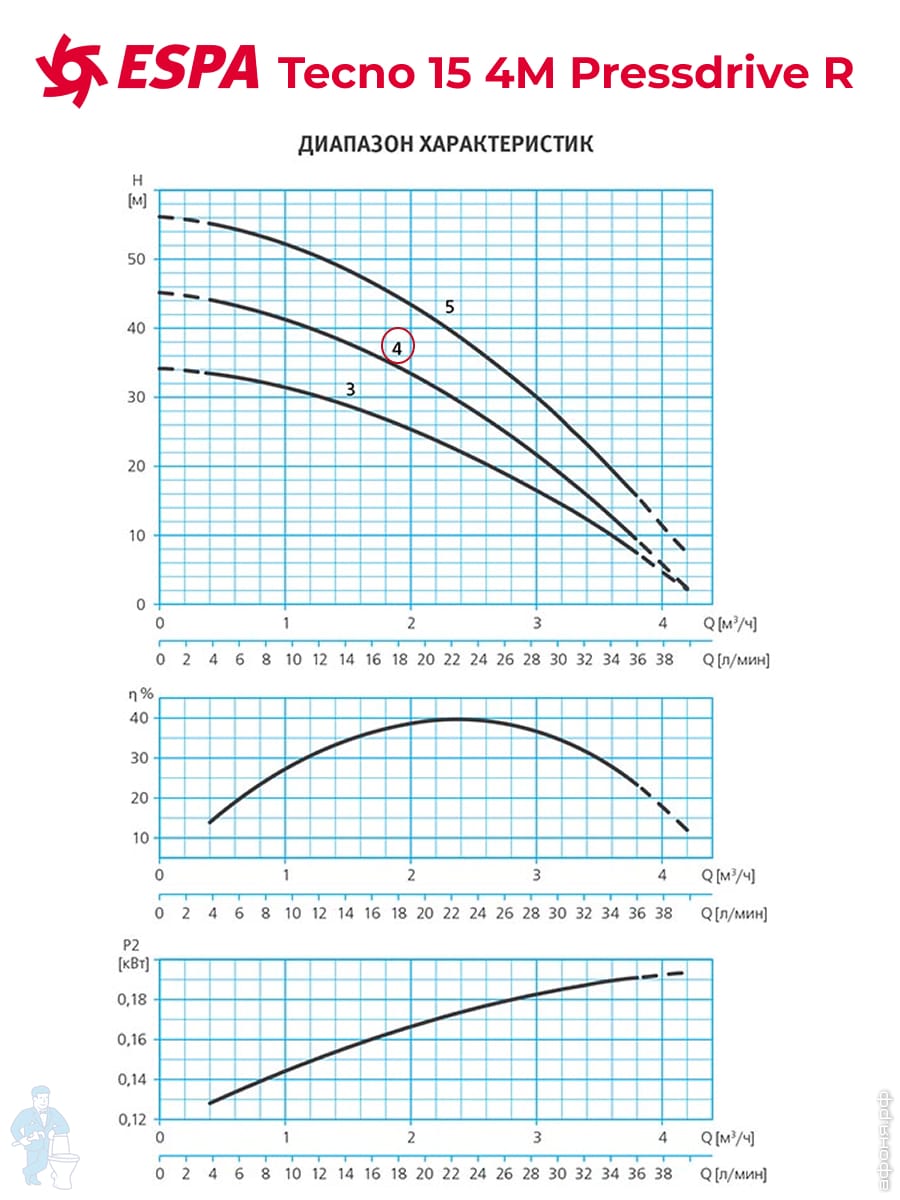

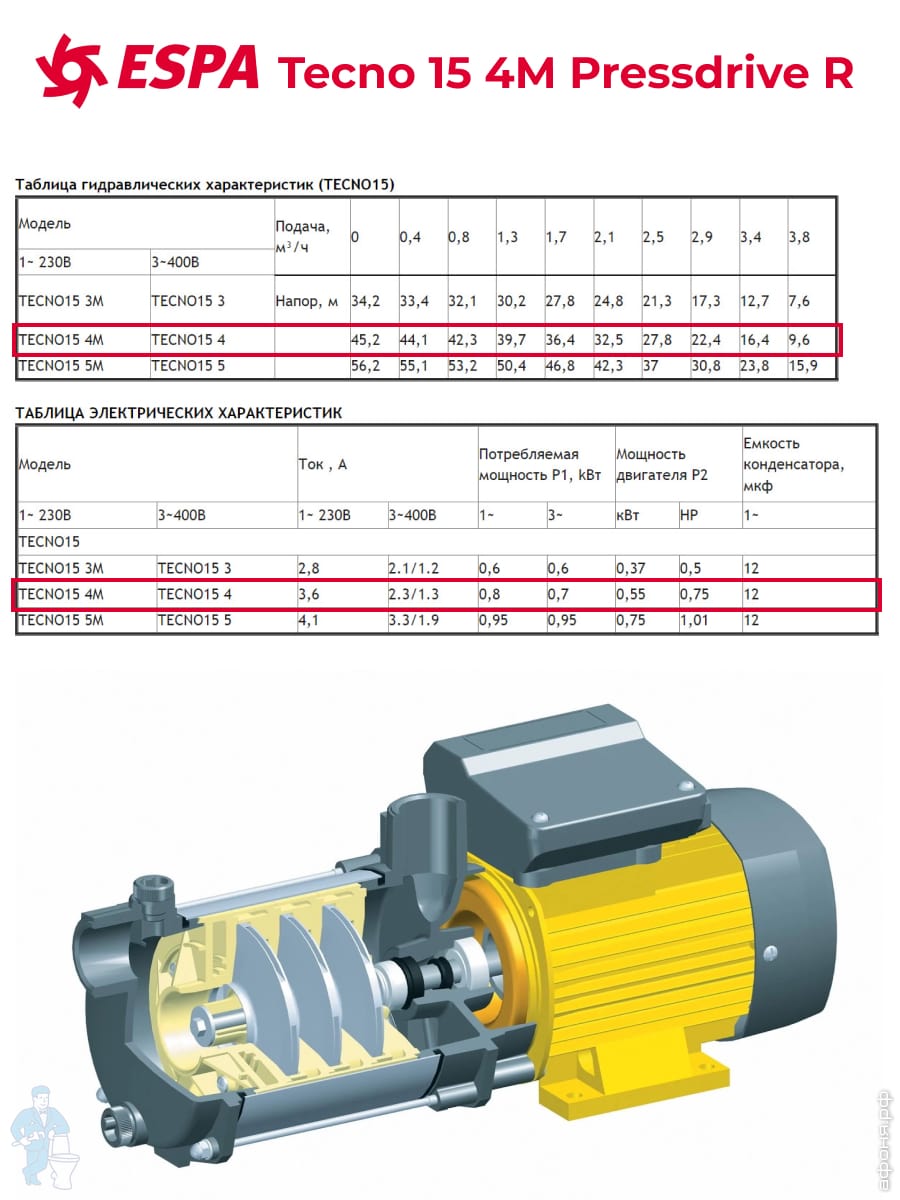

Таблица гидравлических характеристик (TECNO15)

Модель		Подача, м?/ч	0	0,4	0,8	1,3	1,7	2,1	2,5	2,9	3,4	3,8
1~ 230В	3~400В
TECNO15 3M	TECNO15 3	Напор, м	34,2	33,4	32,1	30,2	27,8	24,8	21,3	17,3	12,7	7,6
TECNO15 4M	TECNO15 4		45,2	44,1	42,3	39,7	36,4	32,5	27,8	22,4	16,4	9,6
TECNO15 5M	TECNO15 5		56,2	55,1	53,2	50,4	46,8	42,3	37	30,8	23,8	15,9

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток , A		Потребляемая мощность P1, kВт		Мощность двигателя P2		Емкость конденсатора, мкф
1~ 230В	3~400В	1~ 230В	3~400В	1~	3~	кВт	HP	1~
TECNO15
TECNO15 3M	TECNO15 3	2,8	2.1/1.2	0,6	0,6	0,37	0,5	12
TECNO15 4M	TECNO15 4	3,6	2.3/1.3	0,8	0,7	0,55	0,75	12
TECNO15 5M	TECNO15 5	4,1	3.3/1.9	0,95	0,95	0,75	1,01	12
