Фильтр Honeywell (Braukmann) F74C-3/4" (хол.вода) с манометром, 100мкм

Конструкция:

В конструктивный состав фильтра F74C входят:

• Специальные корпуса.
• Резьбовые штуцеры.
• Поворотное соединение, имеющее фланцевое уплотнение и винты крепления.
• Сетчатый фильтр для тонкой очистки.
• Прозрачная чаша фильтра.
• Шаровой клапан с наличным дренажным штуцером.
• Накидной ключ, предназначенный для чаши фильтра.
•


Материалы:

• Корпус изготовлен из синтетического материала, обладающего повышенной ударопрочностью.
• Штуцеры, имеющие наружную резьбу, изготовлены из латуни.
• Соединительный элемент производится из красной бронзы.
• Фильтрующий сетчатый элемент для тонкой очистки изготавливается из нержавеющей стали.
• Чаша фильтра создана на основе прозрачного синтетического материала, обладающего повышенной ударопрочностью. Уплотнения изготовлены из NBR.
•


Модификации

Для холодной воды(с прозрачной колбой):

• F74C – 3/4' AA (AC, AD) - присоединительный размер штуцера - 3/4''
• F74C – 1' AA (AC, AD) - присоединительный размер штуцера - 1''
• F74C – 1 1/4' AA (AC, AD) - присоединительный размер штуцера - 1 1/4''

AA – ячейка сетки 100 мкм, AC – ячейка сетки 50 мкм, AD – ячейка сетки 200 мкм

Характеристики:

Присоединительный размер R		3/4''	1''	1 1/4''
Приблизительный вес (кг)		2,7	3,2	3,6

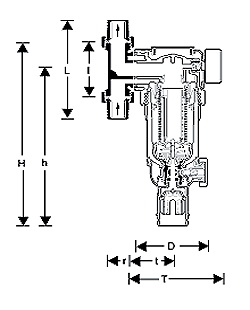

Размеры (мм)	H	324	324	324
	h	285	285	285
	T	150	150	150
	t	66	66	66
	r	27	27	31
	D	105	105	105
	I	90	100	105
	L	162	184	203
Регистрационный номер DIN/DVGW		R377	R378	R379
Расход при ?p=0,2 бар (м3/час)		2,5	2,9	6,0

Принцип действия:

В состав сетчатого вкладыша фильтра входят основная нижняя и вспомогательная верхняя секции. При активированном режиме фильтрации малая верхняя секция находится в закрытом состоянии, поэтому вода направляется в основную секцию по направлению извне внутрь. Режим обратной промывки активируется с помощью открытия шарового клапана, это сопровождается тем, что сетчатый вкладыш полностью опускается вниз. Такое положение останавливает поступление воды по направлению к основной секции фильтра. Поэтому она направляется в малую верхнюю секцию, где происходит ее очистка.

После этого, очищенный поток воды делится на два направления. Первый поток поступает уже к конечным потребителям, а второй поток направляется для осуществления очистки. При помощи второго потока раскручивается турбина и, поток, проходя сквозь турбину в таком состоянии, осуществляет промывку нижней секции сетчатого фильтра в направлении уже изнутри наружу. Благодаря такому принципу, полное выпускное давление производит очистку основной секции фильтра по всей площади ее поверхности. По факту закрытия шарового клапана, фильтр самостоятельно возвращается в фильтрующий режим.
