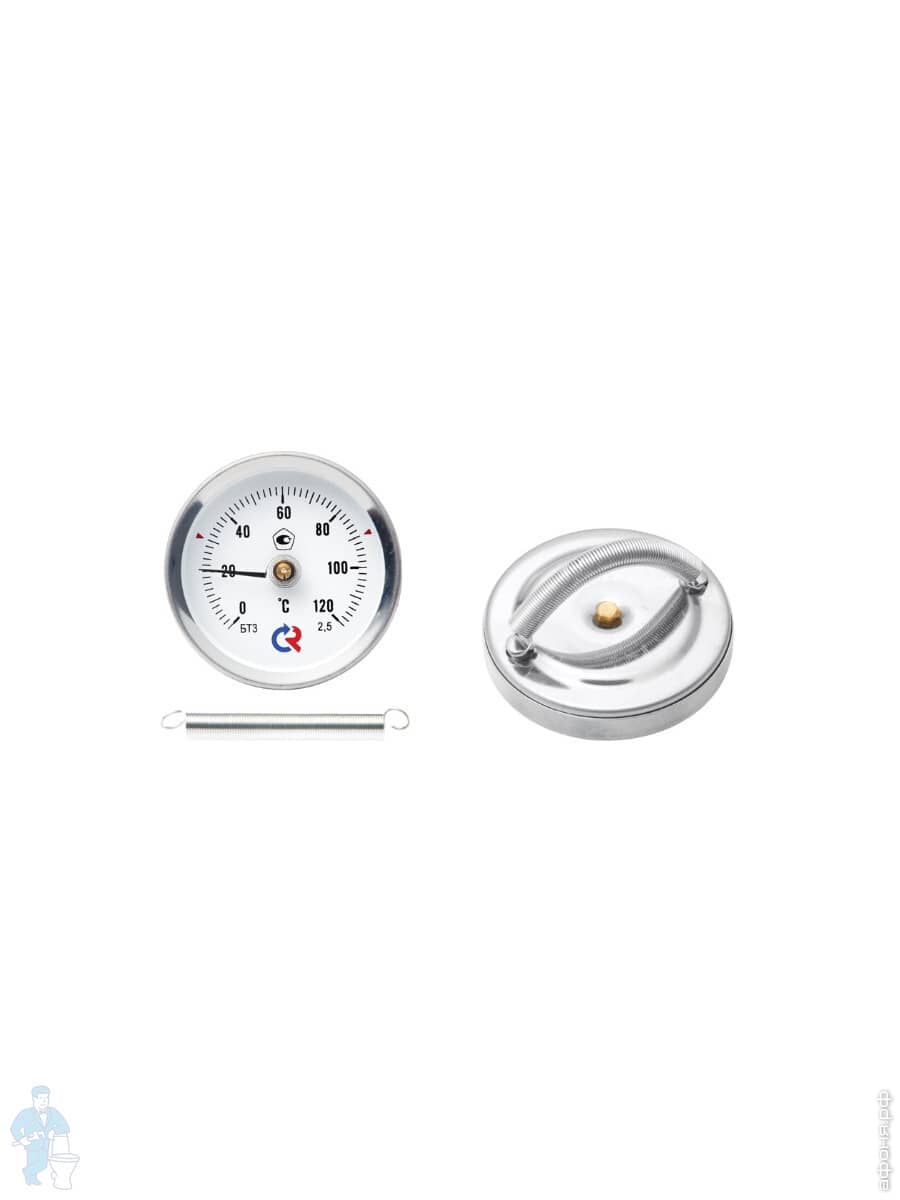

Термометр БТ-30 63мм накладной, 0 +120* в комплекте с крепежной пружиной

Термометры показывающие биметаллические БТ-30.010 предназначены для измерения температуры в диапазоне от 0 до +150 °С в системах отопления, водоснабжения, кондинционирования, в бойлерных,котельных, на теплоэнергетических станциях и т.п. Конструктивной особенностью биметаллических термометров БТ серии 010 является отсутствие штока (термобаллона). Тип подсоединения к процессу - с помощью пружины. Термометры БТ 30.010 как правило используется там, где не требуется высокая точность измерения или достаточно измерить температуру на поверхности трубы.

Принцип работы биметаллического пружинного трубного показывающего термометра БТ-30-010 основан на свойстве  упругой деформации , возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения.

При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения. Изгиб пластины с помощью кинематического узла проебразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометров ТБ.

Термометры трубные пружинные биметаллические показывающие БТ30.010 состоят из круглого корпуса, в котором размещены циферблат, кинематический механизм со стрелкой, биметаллического термочувствительного элемента.

Основные технические характеристики биметаллических показывающих термометров БТ 30.010 :

• диапазоны измеряемых температур,  С° : 0..+60, 0..+100, 0..+120, 0..+150;
• класс точности, % : 2,5;
• диаметр циферблата, мм : 63;
• степень защиты - ІР 43; (стандартное исполнение);
• масса, кг : 0,13;
• средний срок эксплуатации, лет : 10 лет


Конструктивное исполнение биметаллических термометров БТ-30.010 :

• корпус: хромированная сталь
• кольцо: хромированная сталь, завальцованное
• стекло: инструментальное стекло
• чувствительный элемент: биметаллическая спираль
• циферблат: алюминий белый, шкала черного цвета
• стрелка: алюминий черного цвета
• присоединение : стальная спиральная пружина для крепления на трубе диаметром от 20 до 80 мм

Области применения термометров БТ-30.010 :

• системы кондиционирования
• теплоснабжение
• водоснабжение

Рабочие диапазоны :

Постоянная (рабочая) нагрузка: 3/4 шкалы;

Переменная (периодическая) нагрузка: 2/3 шкалы;

Кратковременная (критическая) нагрузка: 110% шкалы.

Рабочая температура

Окружающая среда:
?10…+60 ⁰C

Измеряемая среда:
до +150 ⁰C

Термометры биметаллические показывающие серии БТ-30-010 устойчивы к воздействию :

• температуры окружающего воздуха от -10 до +60С с относительной  влажностью воздуха до 95% при температуре +35С и более низких значениях температуры без конденсации влаги.
• синусоидальных вибраций частотой от 5 до 25 Гц с амплитудой смещения до 0,1 мм.

Установка показывающего биметаллического термометра БТ-30.010 к месту измерения температуры осуществляется с помощью стальной спиральной пружины. Максимальный диаметр трубы=80 мм.
Не допускается использование биметаллических термометров БТ-30.010 для измерения температуры, значение которой превышает верхний предел диапазона измерений.
