Термоманометр ТМТБ-41P 100мм с нижним подключением 1/2", 10 бар 0-150

Дополнительная информация:
Код: 51190 Наименование: Термоманометр ТМТБ-41P 100мм с нижним подключением 1/2", 10 бар 0-150

1. Назначение

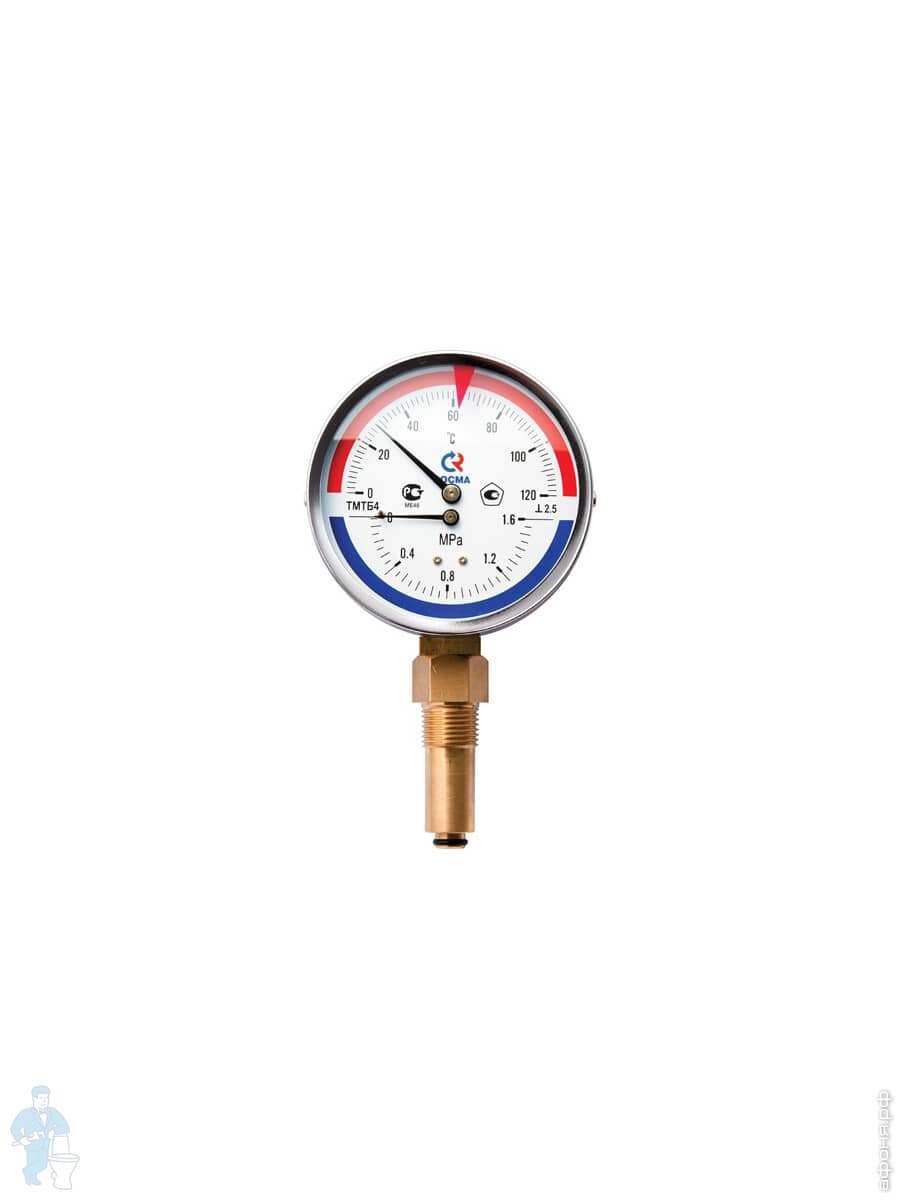

Термоманометр ТМТБ-41 Р - комбинированный прибор для одновременного измерения давления и температуры в системах отопления, водоснабжения, бойлерах, паровых котлах и  т.п. неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C.

Конструктивно термоманометр ТМТБ-41-Р объединяет деформационный манометр и биметаллический термометр. Темоманометры  ТМТБ 41Р имеют циферблат с двумя шкалами и две указательные стрелки. Одна шкала служит для отсчета давления, другая — температуры. Термоманометры комплектуется запорным клапаном, позволяющим снимать термоманометр без слива системы.

2. Технические характеристики термоманометров ТМТБ-41-Р

• Пределы показаний давлений, кгс/см 2 : от 0 до 2,5; 4,0; 6,0; 10; 16; 25.

По заказу приборы поставляются в единицах измерения кПа, МПа

• Диапазон температур : 0...+120С; 0...+150С.
• Глубина погружения термобаллона, мм : 46, 64, 100


• Диаметр корпуса 100 мм
• Класс точности прибора 2,5

• Степень защиты IP40

• Резьба присоединительного штуцера G1/2
• Средний срок службы 10 лет
• Варианты исполнения: осевой штуцер без фланц.
• Материалы деталей:
  • корпус: сталь черного цвета

  • кольцо: хромированная сталь
  • стекло: инструментальное стекло

  • измерительный элемент: медный сплав

  • передаточный механизм: медный сплав

  • циферблат: алюминий белый, алюминий белый, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
  • стрелка: алюминий черного цвета
  • штуцер: медный сплав


3. Области применения :

• Системы отопления
• Бойлеры
• Водоснабжение
• Паровые котлы

4. Рабочие диапазоны :

Постоянная (рабочая) нагрузка: 3/4 шкалы;

Переменная (периодическая) нагрузка: 2/3 шкалы;

Кратковременная (критическая) нагрузка: 110% шкалы.

5. Рабочая температура

Окружающая среда:
?50…+60 ⁰C

Измеряемая среда:
до +150 ⁰C

 6. Габаритные размеры
  термомеанометров ТМТБ-41 Р (радиальное исполнение) (мм)

Рекомендации по монтажу термоманометров ТМТБ-41Р

Термоманометр ТМТБ-41-Р устанавливается непосредственно на трубопровод (резервуар), без применения крана или сильфонной трубки так, чтобы нижняя часть клапана находилась в средней части трубы, что обеспечивается подбором длин погружной части ТМТБ-41Р и бобышки.

При оформлении заказа необходимо указать :

Тип прибора : ТМТБ – термоманометр;

4 = 100 мм - код диаметра корпуса;

1 = сталь - код материала корпуса;

расположение штуцера : Р – радиальный;

глубина погружения термобаллона, мм : 1 =  46, 2 = 64, 3 = 100

Диапазон измерений температуры : (0-120)С,  (0-150)С

Диапазон измерений давления: от 0 до 2,5; 4,0; 6,0; 10; 16; 25

Присоединительная резьба штуцера : G1/2;

класс точности : 2,5;
