Трехрядный с двумя конвекционными элементами.
подключение: боковое, диагональное, нижнее
входное отвестие 6х1/2" Внутр. резьба
крепление Purmo-экспресс
Межцентров = h-52мм.
В комплект входят:
-2кронштейна,
-1заглушка 1/2",
-воздухоотводчик 1/2"
-2 замыкающие пластины

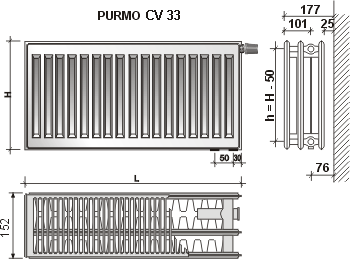

Размеры радиаторов в ( миллиметрах) :
H - высота (200, 300, 400, 450, 500, 600, 900)
L - длина (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000), (для высоты 200 доступны длины от 600 мм)
h - расстояние между присоединительными патрубками
Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.
Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/V 22 600 1000 увеличилась на 3,76%.
высота | 600 | 900 |
---|
длина | тип | CV | CV |
---|
темп.
воды
| 11 | 21s | 22 | 33 | 11 | 21s | 22 |
33
|
---|
Показатель N | 1.3115 | 1.3213 | 1.3358 | 1.3486 | 1.3170 | 1.3390 | 1.3561 |
1.3600
|
---|
400 | 75/65°C | 407 | 536 | 684 | 942 | 571 | 744 | 955 |
1304
|
| 70/55°C | 326 | 428 | 545 | 750 | 456 | 593 | 759 |
1035
|
500 | 75/65°C | 509 | 670 | 855 | 1178 | 714 | 931 | 1194 |
1630
|
| 70/55°C | 407 | 535 | 681 | 937 | 571 | 741 | 949 |
1294
|
600 | 75/65°C | 611 | 804 | 1025 | 1414 | 856 | 1117 | 1433 |
1956
|
| 70/55°C | 489 | 643 | 817 | 1124 | 685 | 890 | 1138 |
1553
|
700 | 75/65°C | 713 | 938 | 1196 | 1649 | 999 | 1303 | 1672 |
2282
|
| 70/55°C | 570 | 750 | 954 | 1312 | 799 | 1038 | 1328 |
1812
|
800 | 75/65°C | 814 | 1072 | 1367 | 1885 | 1142 | 1489 | 1910 |
2608
|
| 70/55°C | 652 | 857 | 1090 | 1499 | 913 | 1186 | 1518 |
2071
|
900 | 75/65°C | 916 | 1206 | 1538 | 2120 | 1284 | 1675 | 2149 |
2934
|
| 70/55°C | 733 | 964 | 1226 | 1687 | 1027 | 1334 | 1707 |
2329
|
1000 | 75/65°C | 1018 | 1340 | 1709 | 2356 | 1427 | 1861 | 2388 |
3260
|
| 70/55°C | 815 | 1071 | 1362 | 1874 | 1141 | 1483 | 1897 |
2588
|
1100 | 75/65°C | 1120 | 1474 | 1880 | 2592 | 1570 | 2047 | 2627 |
3586
|
| 70/55°C | 896 | 1178 | 1499 | 2061 | 1255 | 1631 | 2087 |
2847
|
1200 | 75/65°C | 1222 | 1608 | 2051 | 2827 | 1712 | 2233 | 2866 |
3912
|
| 70/55°C | 978 | 1285 | 1635 | 2249 | 1369 | 1779 | 2277 |
3106
|
1400 | 75/65°C | 1425 | 1876 | 2393 | 3298 | 1998 | 2605 | 3343 |
4564
|
| 70/55°C | 1141 | 1499 | 1907 | 2624 | 1598 | 2076 | 2656 |
3623
|
1600 | 75/65°C | 1629 | 2144 | 2734 | 3770 | 2283 | 2978 | 3821 |
5216
|
| 70/55°C | 1304 | 1713 | 2180 | 2999 | 1826 | 2372 | 3035 |
4141
|
1800 | 75/65°C | 1832 | 2412 | 3076 | 4241 | 2569 | 3350 | 4298 |
5868
|
| 70/55°C | 1467 | 1928 | 2452 | 3373 | 2054 | 2669 | 3415 |
4659
|
2000 | 75/65°C | 2036 | 2680 | 3418 | 4712 | 2854 | 3722 | 4776 |
6520
|
| 70/55°C | 1630 | 2142 | 2725 | 3748 | 2282 | 2965 | 3794 |
5176
|
2300 | 75/65°C | 2341 | 3082 | 3931 | 5419 | 3282 | 4280 | 5492 |
7498
|
| 70/55°C | 1874 | 2463 | 3133 | 4310 | 2625 | 3410 | 4363 |
5953
|
2600 | 75/65°C | 2647 | 3484 | 4443 | 6126 | 3710 | 4839 | 6209 |
8476
|
| 70/55°C | 2119 | 2784 | 3542 | 4873 | 2967 | 3855 | 4932 |
6729
|
3000 | 75/65°C | 3054 | 4020 | 5127 | 7068 | 4281 | 5583 | 7164 |
9780
|
| 70/55°C | 2445 | 3213 | 4087 | 5622 | 3424 | 4448 | 5691 |
7764
|
Подсоединение со стороны пола
Ось питательной трубы всегда расположена в 80 мм от боковой грани радиатора, а ось обратной трубы – в 30 мм. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
Промежуточное боковое подсоединение
Промежуточное диагональное подсоединение
Размеры радиаторов в ( миллиметрах) :
H - высота (200, 300, 400, 450, 500, 600, 900)
L - длина (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000), (для высоты 200 доступны длины от 600 мм)
h - расстояние между присоединительными патрубками
Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.
Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/V 22 600 1000 увеличилась на 3,76%.
высота | 600 | 900 |
---|
длина | тип | CV | CV |
---|
темп.
воды
| 11 | 21s | 22 | 33 | 11 | 21s | 22 |
33
|
---|
Показатель N | 1.3115 | 1.3213 | 1.3358 | 1.3486 | 1.3170 | 1.3390 | 1.3561 |
1.3600
|
---|
400 | 75/65°C | 407 | 536 | 684 | 942 | 571 | 744 | 955 |
1304
|
| 70/55°C | 326 | 428 | 545 | 750 | 456 | 593 | 759 |
1035
|
500 | 75/65°C | 509 | 670 | 855 | 1178 | 714 | 931 | 1194 |
1630
|
| 70/55°C | 407 | 535 | 681 | 937 | 571 | 741 | 949 |
1294
|
600 | 75/65°C | 611 | 804 | 1025 | 1414 | 856 | 1117 | 1433 |
1956
|
| 70/55°C | 489 | 643 | 817 | 1124 | 685 | 890 | 1138 |
1553
|
700 | 75/65°C | 713 | 938 | 1196 | 1649 | 999 | 1303 | 1672 |
2282
|
| 70/55°C | 570 | 750 | 954 | 1312 | 799 | 1038 | 1328 |
1812
|
800 | 75/65°C | 814 | 1072 | 1367 | 1885 | 1142 | 1489 | 1910 |
2608
|
| 70/55°C | 652 | 857 | 1090 | 1499 | 913 | 1186 | 1518 |
2071
|
900 | 75/65°C | 916 | 1206 | 1538 | 2120 | 1284 | 1675 | 2149 |
2934
|
| 70/55°C | 733 | 964 | 1226 | 1687 | 1027 | 1334 | 1707 |
2329
|
1000 | 75/65°C | 1018 | 1340 | 1709 | 2356 | 1427 | 1861 | 2388 |
3260
|
| 70/55°C | 815 | 1071 | 1362 | 1874 | 1141 | 1483 | 1897 |
2588
|
1100 | 75/65°C | 1120 | 1474 | 1880 | 2592 | 1570 | 2047 | 2627 |
3586
|
| 70/55°C | 896 | 1178 | 1499 | 2061 | 1255 | 1631 | 2087 |
2847
|
1200 | 75/65°C | 1222 | 1608 | 2051 | 2827 | 1712 | 2233 | 2866 |
3912
|
| 70/55°C | 978 | 1285 | 1635 | 2249 | 1369 | 1779 | 2277 |
3106
|
1400 | 75/65°C | 1425 | 1876 | 2393 | 3298 | 1998 | 2605 | 3343 |
4564
|
| 70/55°C | 1141 | 1499 | 1907 | 2624 | 1598 | 2076 | 2656 |
3623
|
1600 | 75/65°C | 1629 | 2144 | 2734 | 3770 | 2283 | 2978 | 3821 |
5216
|
| 70/55°C | 1304 | 1713 | 2180 | 2999 | 1826 | 2372 | 3035 |
4141
|
1800 | 75/65°C | 1832 | 2412 | 3076 | 4241 | 2569 | 3350 | 4298 |
5868
|
| 70/55°C | 1467 | 1928 | 2452 | 3373 | 2054 | 2669 | 3415 |
4659
|
2000 | 75/65°C | 2036 | 2680 | 3418 | 4712 | 2854 | 3722 | 4776 |
6520
|
| 70/55°C | 1630 | 2142 | 2725 | 3748 | 2282 | 2965 | 3794 |
5176
|
2300 | 75/65°C | 2341 | 3082 | 3931 | 5419 | 3282 | 4280 | 5492 |
7498
|
| 70/55°C | 1874 | 2463 | 3133 | 4310 | 2625 | 3410 | 4363 |
5953
|
2600 | 75/65°C | 2647 | 3484 | 4443 | 6126 | 3710 | 4839 | 6209 |
8476
|
| 70/55°C | 2119 | 2784 | 3542 | 4873 | 2967 | 3855 | 4932 |
6729
|
3000 | 75/65°C | 3054 | 4020 | 5127 | 7068 | 4281 | 5583 | 7164 |
9780
|
| 70/55°C | 2445 | 3213 | 4087 | 5622 | 3424 | 4448 | 5691 |
7764
|
Подсоединение со стороны пола
Ось питательной трубы всегда расположена в 80 мм от боковой грани радиатора, а ось обратной трубы – в 30 мм. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
Промежуточное боковое подсоединение
Промежуточное диагональное подсоединение
Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2.
